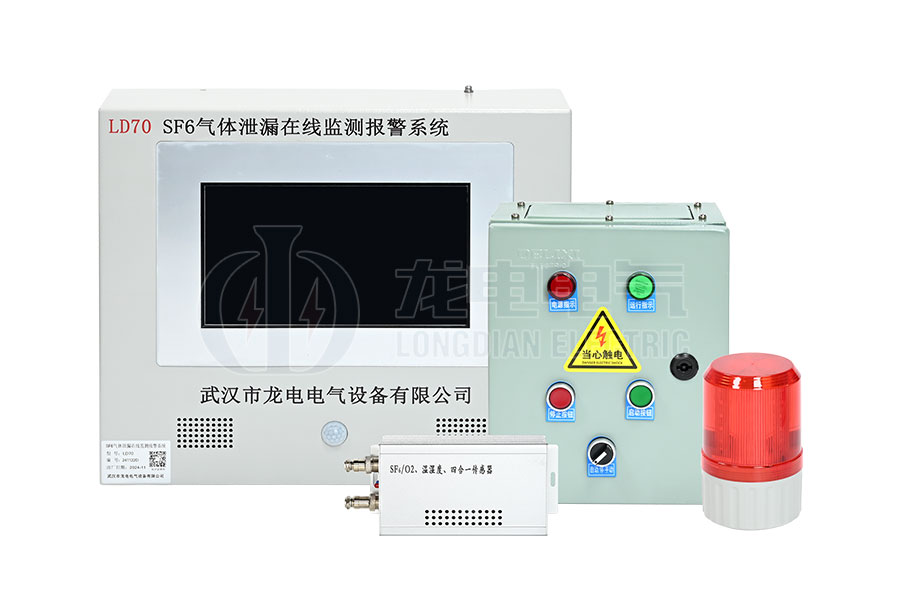

LD70-SF6气体泄漏在线监测报警系统主要由三部分组成：变送器、系统主机、外围设备。变送器负责SF6配电装置室现场环境数据采集，并进行A/D转换，传送给系统主机，系统主机对采集数据分析、比较、判断，并运行相应的处理程序。外围设备包括报警设备、通风设备、外设监控系统等，受系统主机控制。

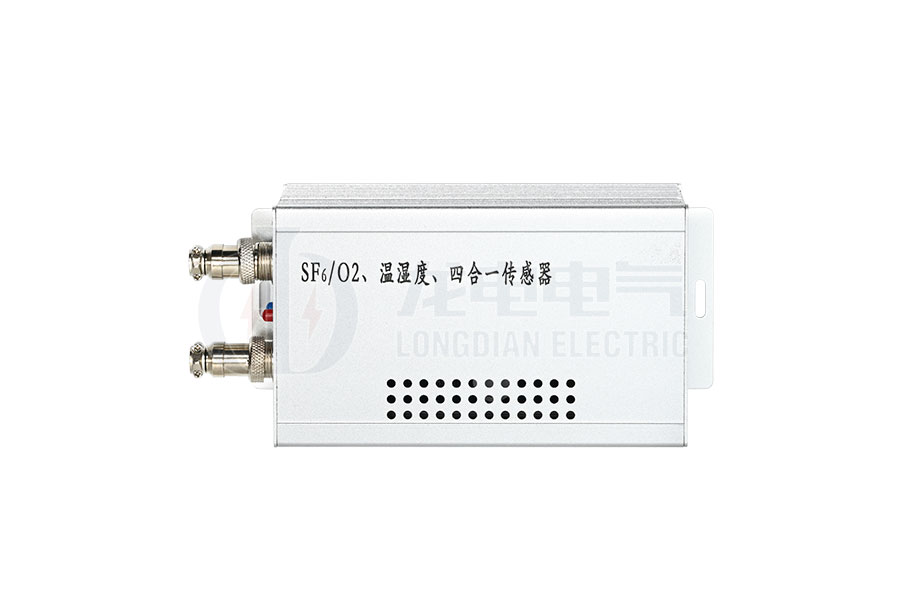

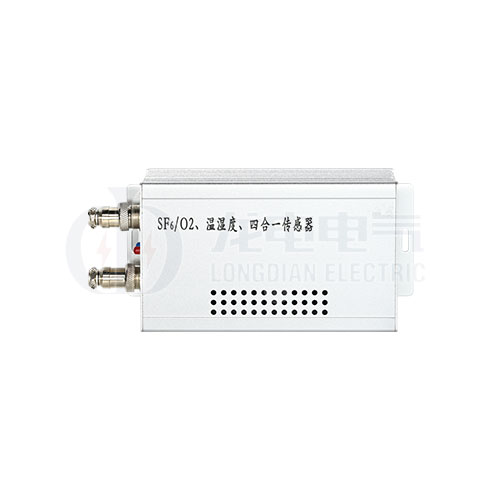

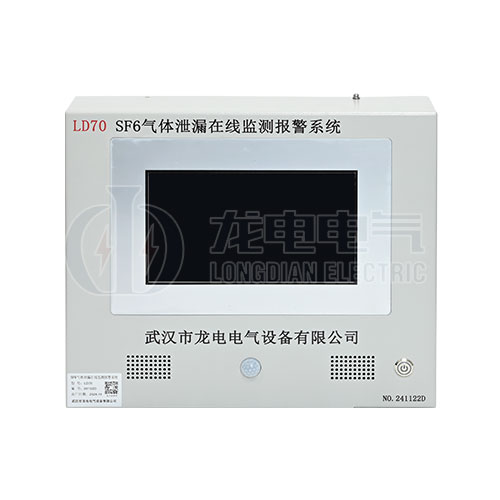

当环境中SF6气体浓度或氧气含量发生变化时，SF6气体变送器能立刻捕捉到这一变化，并将检测到变化量数据转换成数字信号，通RS－485现场总线传送到系统主机，系统主机一方面将变送器传来的采集数据在显示屏上显示出来，另一方面，通过运算分析，与储存在主机内的存储器上的各种固有参数进行比较，作出判断——各项数据是否超标。当SF6浓度高于报警设定值（一般为1000ppm）或氧气含量低于报警设定值18%时，系统主机将自动进行声光、语音报警，同时启动风机进行通风，并向远动上传报警信号。

◆ 先进技术：

高性能处理器：采用A33四核CortexTM-A7处理器，确保实时高速的数据处理及报警响应。

微量监测技术：产品具备微量SF6气体泄漏监测能力，能及时发现并发出警报，有效预防安全事故。

◆ 多重检测功能：

全面监测：同时具备SF6气体、氧气、温湿度含量检测功能，满足电力行业安全规程的全方位监测需求。

报警点可设定：SF6气体泄漏监测报警点可由用户自行设定，范围在1~1500ppm之间，灵活适应不同应用场景。

◆ 高质量与可靠性：

先进传感器：采用瑞士进口红外气体传感器光源，最小能检测到环境中10ppm的SF6气体，报警误差小于1%。

优质元器件：关键元器件和集成电路均采用工业级或军级产品，提高产品在不同环境下的适应能力和使用寿命。

◆ 人性化设计：

宽电压设计：AC185~265V、DC110V/220V电压适应，满足现场不同电源要求，方便使用。

人体感应设计：具备人体感应功能，能自动显示、语音提示和报警，增强现场工作人员的直观感受。

◆ 远程通信与数据记录：

远程通信能力：通过RS485总线，标准通讯协议，可将数据远程传送到控制中心，实现远距离查询和控制。

海量数据记录：具备海量历史数据记录功能，为故障分析和预防提供有力支持。

◆ 安全防护与预警：

及时发现泄漏：通过SF6气体监测传感器和氧气体监测传感器，及时发现气体泄漏和缺氧情况，保障人员安全。

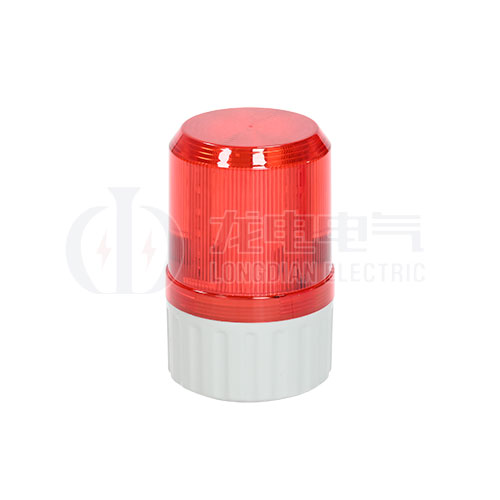

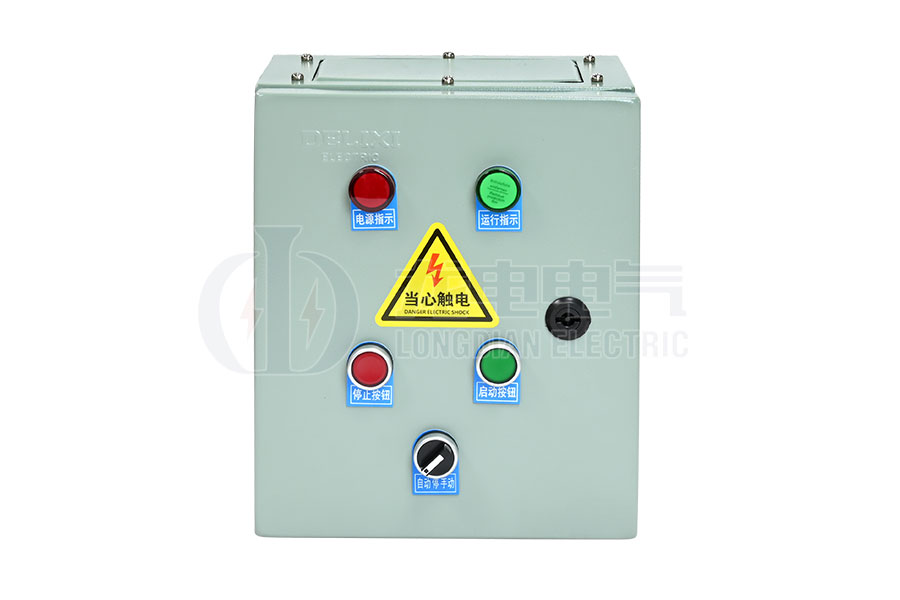

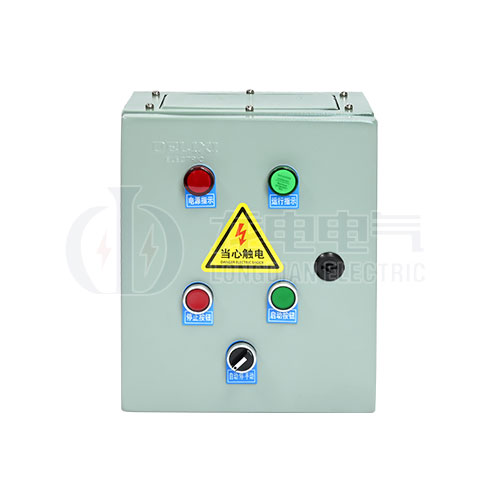

自动报警与通风：当SF6浓度高于报警设定值或氧气含量低于报警设定值时，系统自动进行声光、语音报警，并启动风机进行通风。

◆ 系统组成与适应性：

系统组成：主要由变送器、系统主机、外围设备三部分组成，结构清晰，易于维护。

高适应性：一根电缆连接所有变送器和主机，可分立可组合，具有很高的现场适应性，满足大工程项目需要。
