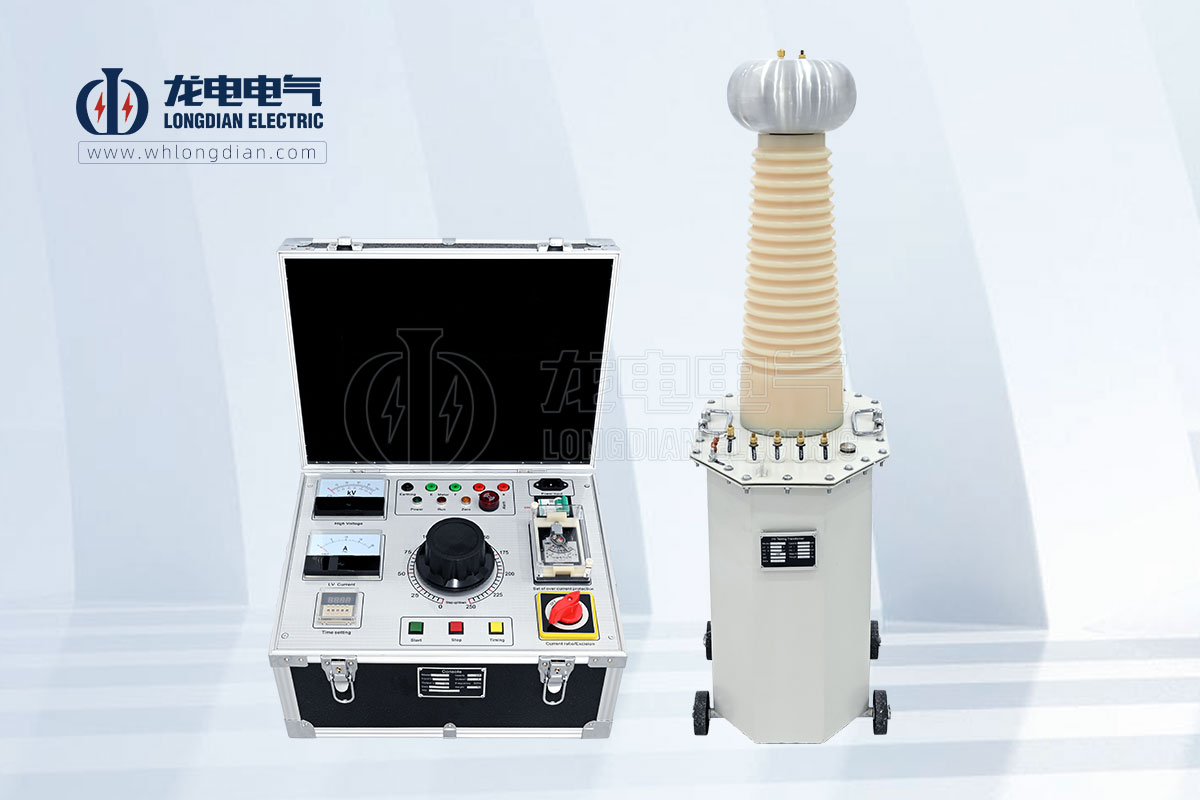

工频耐压试验装置在电缆故障查找中的应用原理

当电缆发生绝缘故障时，故障点通常表现为绝缘击穿或电阻降低。工频耐压试验装置通过向故障电缆施加工频高电压，能够：

1. 暴露绝缘缺陷： 即使是隐蔽的、尚未完全击穿的绝缘弱点，在工频高压的持续作用下也可能被完全击穿或导致泄漏电流显著增大，从而确认故障的存在。

2. 重现故障路径： 对于间歇性故障或高阻故障，施加工频高压可以促使故障点重新发生击穿放电，为后续的故障定位（如通过声学或电磁方法）提供信号源。

3. 判断故障类型： 通过观察试验过程中电流的变化、是否有闪络或击穿现象，可以初步判断故障的性质，例如是高阻、低阻还是闪络性故障。

具体应用场景与方法

工频耐压试验装置在电缆故障查找中并非单一使用，通常与其他故障定位设备配合，形成一个完整的流程：

1. 故障性质判断与预定位

在进行精确故障定位之前，往往需要通过工频耐压试验或其他兆欧表等设备，对电缆进行初步的绝缘诊断，判断是否存在故障以及故障的初步性质。如果工频耐压试验无法通过，则确认电缆存在绝缘问题，需要进行下一步的故障查找。

2. “烧穿”法（仅限特定故障类型）

对于某些高阻或闪络性故障，传统的故障定位方法可能难以准确识别。在这种情况下，可以利用工频耐压试验装置，在安全规程和控制下，对故障点施加持续的工频高压，使得高阻故障点处的绝缘碳化，形成一个低电阻的通道。这个过程通常被称为“烧穿”或“降阻”。

重要提示： “烧穿”法并非适用于所有电缆故障，且操作风险高，必须由经验丰富的专业人员在严格的安全措施下进行，以避免对健康电缆段造成二次损伤。主要目的是将高阻故障转化为低阻故障，从而便于使用更精确的定位方法（如电桥法、脉冲法等）进行后续定位。

3. 配合声学/震动法定位

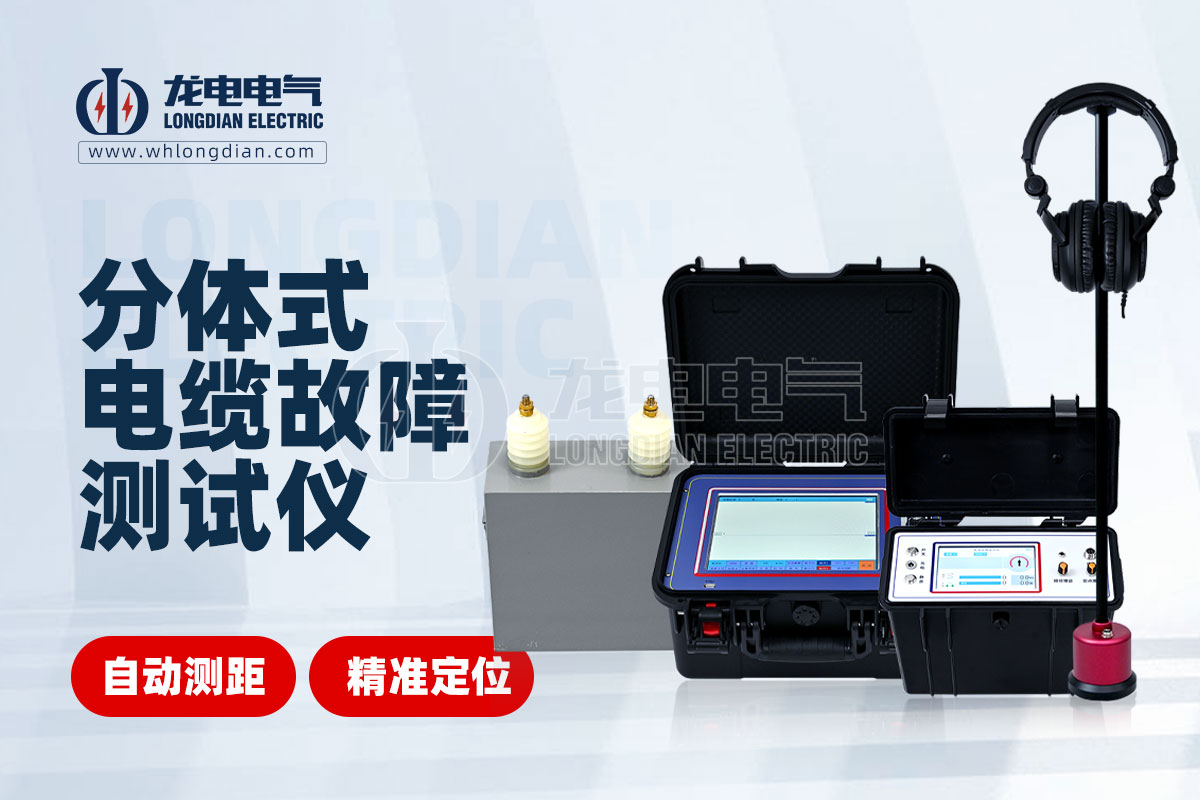

当故障点在高压作用下发生击穿放电时，会产生声波或震动波。工频耐压试验装置可以提供持续的工频击穿电压，促使故障点反复放电。然后，工作人员可以使用电缆故障测距仪或声波检测仪（听筒、震动传感器等）沿着电缆路径进行听测或感应，通过捕捉放电声响或震动信号，来精确判断故障点的位置。

4. 辅助确定故障是否修复

在电缆故障修复完成后，通常会再次进行工频耐压试验。如果电缆能够通过试验，则说明故障已成功排除，绝缘性能恢复到合格水平，电缆可以重新投入运行。这是一种验证修复质量的重要手段。

工频耐压试验装置在电缆故障查找中的优势

• 直观可靠： 能够直接验证电缆的绝缘强度，判断是否存在问题。

• 适用性广： 适用于各种电压等级的电力电缆。

• 促进故障显性化： 对高阻或间歇性故障有“激活”作用，使其在测量过程中持续放电，便于定位。

• 验证修复质量： 作为故障修复后的验收标准。

工频耐压试验装置是电力电缆维护和故障诊断工具箱中不可或缺的一员。它不仅能够有效地发现电缆的绝缘缺陷，更能在故障查找过程中提供关键的能量激发，辅助其他高精度定位工具完成任务。正确、安全地运用工频耐压试验装置，对于缩短电缆故障停电时间、提升供电可靠性具有重要的实际意义。
