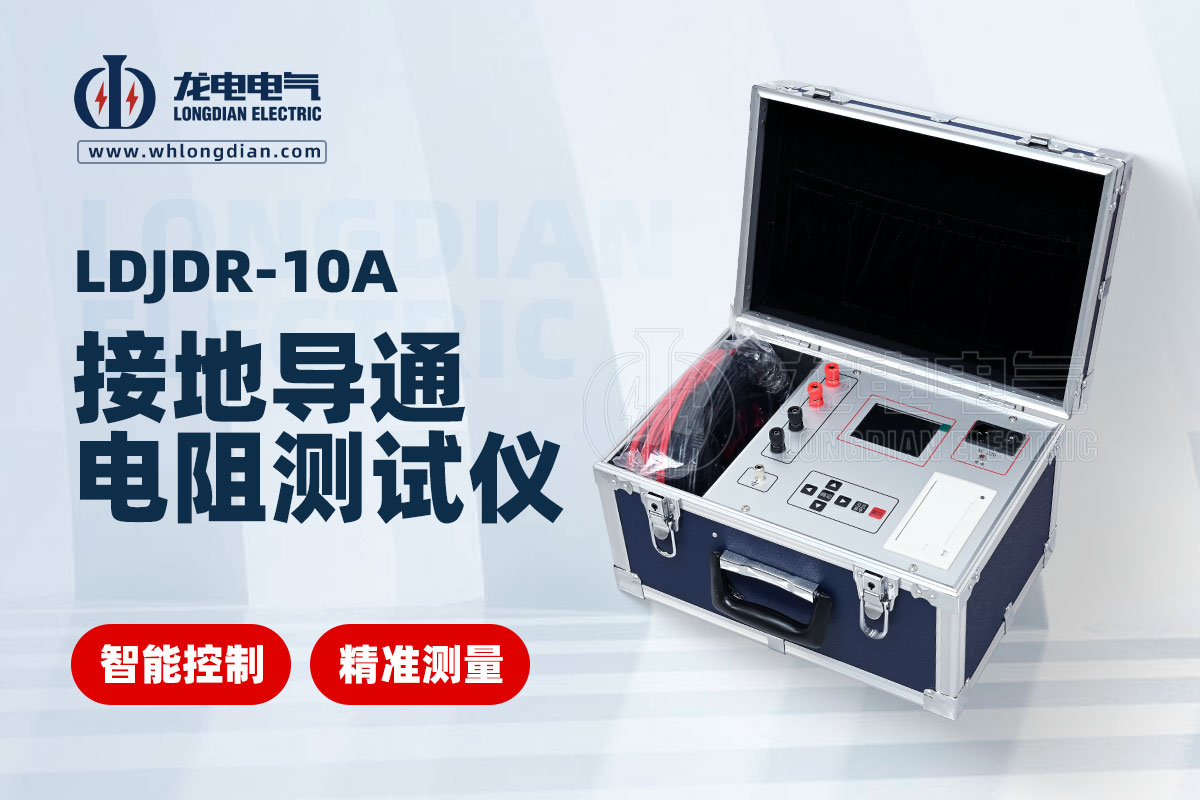

接地导通电阻测试仪：电气安全的“体检仪”

简单来说，接地导通电阻测试仪是一种专门用于测量电气设备或系统接地端子与接地网之间连接电阻值的仪器。它就像电气系统的“体检仪”，通过精确测量接地回路的电阻大小，判断接地连接是否良好、可靠。

基本原理：欧姆定律的应用

接地导通电阻测试仪的工作原理基于基本的欧姆定律（V=IR）。它通常会向被测的接地回路注入一个已知的直流或交流电流（I），然后测量回路中产生的电压降（V）。通过计算电压降与电流的比值（R=V/I），即可得到接地导体的电阻值（R）。

接地导通电阻测试仪的主要组成部分：

一个典型的接地导通电阻测试仪通常包含以下主要部分：

电源： 提供测试所需的电流。

电流注入电路： 用于产生并控制注入到被测回路中的电流。

电压测量电路： 用于测量接地回路中的电压降。

微处理器和显示单元： 用于处理测量数据并将结果显示出来。

测试探头和夹具： 用于连接被测的接地端子和接地网。

接地导通电阻测试仪的工作方式：

连接测试仪： 将测试仪的探头或夹具分别连接到被测设备的接地端子和接地网的参考点。

注入测试电流： 测试仪向接地回路注入预设的测试电流。

测量电压降： 测试仪精确测量接地回路中产生的电压降。

计算电阻值： 根据欧姆定律（R=V/I），测试仪自动计算出接地导体的电阻值。

显示结果： 测试结果会清晰地显示在测试仪的屏幕上。

为什么接地导通电阻测试至关重要？

一个合格的接地系统，其接地导通电阻值应该非常低（通常在几毫欧到几欧姆之间，具体数值取决于相关标准）。如果接地导通电阻过大，会导致以下潜在风险：

触电危险： 当电气设备发生漏电时，电流无法顺畅地通过接地系统导入大地，可能导致设备外壳带电，对接触人员造成触电危险。

设备损坏： 故障电流在接地电阻过大的回路中会产生过多的热量，可能导致电气设备烧毁。

火灾风险： 高阻值的接地连接可能导致电弧产生，引发火灾。

影响设备正常运行： 在某些精密电子设备中，不良的接地会影响其正常工作甚至导致故障。

接地导通电阻测试仪广泛应用于以下领域：

电力系统： 变电站、发电厂、输电线路的接地系统检测。

工业领域： 各种工业设备的接地安全检测。

建筑行业： 建筑物电气装置的接地系统验收和维护。

家用电器制造业： 产品出厂前的接地安全测试。

通信行业： 通信设备的接地系统检测。

防雷工程： 防雷引下线与接地网的连接电阻测试。

武汉市龙电电气设备有限公司是一家集研发、生产、销售于一体的综合性电力检测设备制造商与服务商，专注于接地导通电阻测试仪等电力试验设备的研发与生产。深耕电力行业多年，公司凭借优秀的产品品质、实惠的价格以及终身质保的承诺，赢得了广泛的客户信赖。我们承诺24小时不间断为您提供专业的技术支持，确保您的设备始终处于最佳状态。选择龙电电气，选择专业与信赖！
