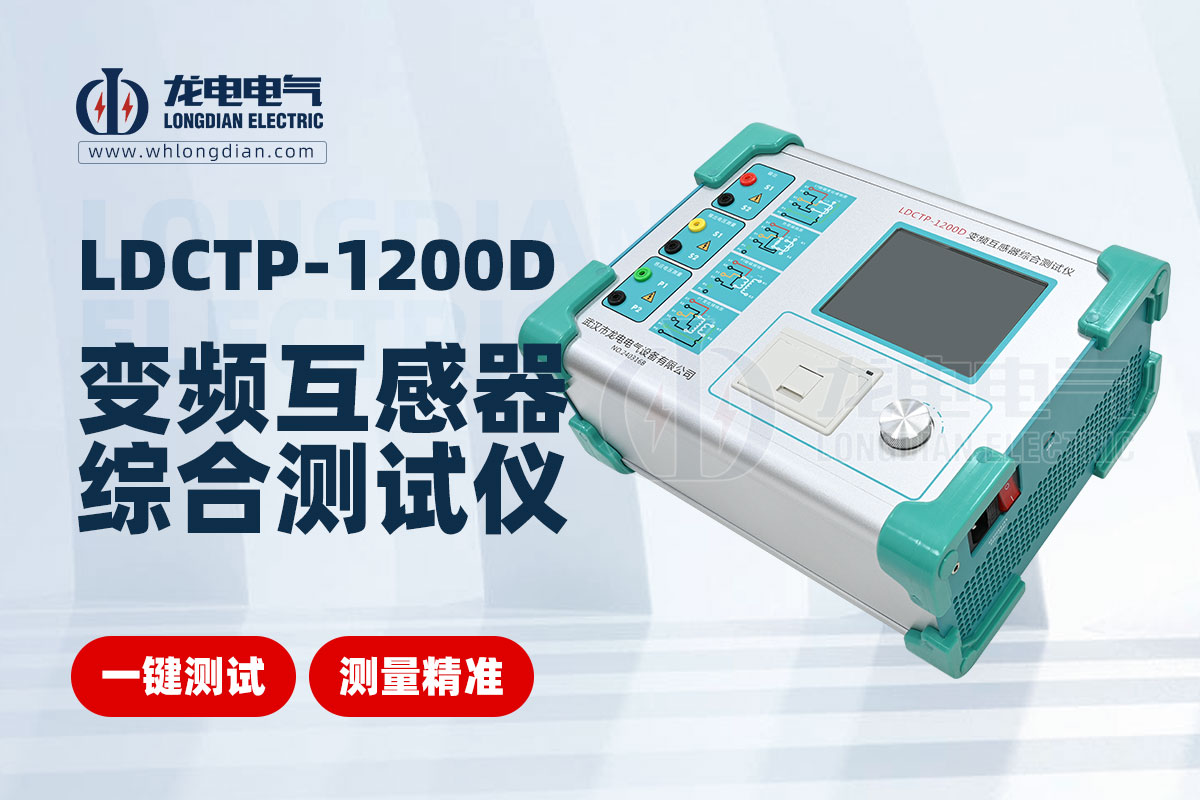

变频式互感器综合测试仪是一种多功能现场试验仪器，专门用于测试互感器的伏安特性、变比、极性、误差曲线、角差比差、计算拐点和二次侧回路检查等参数，其各项技术参数决定了它的性能表现以及适用范围。

① 测量范围相关参数

◆ 变比测量范围：

不同型号的变频式互感器综合测试仪在变比测量方面有着各自的范围限定。一般来说，对于电流互感器，其变比测量范围可以从几十比几，比如常见的 50/5、100/5 等较小变比，一直延伸到数千比几的较大变比，像 2000/5、5000/5 等，基本能够涵盖电力系统中绝大多数电流互感器的变比规格。而电压互感器的变比测量范围同样宽泛，可适应如 10000/100、35000/100 等不同电压等级下的互感器变比测量需求，这使得它可以广泛应用于从低压配电网到高压乃至超高压变电站中的互感器检测工作。

◆ 二次回路负载测量范围：

在测试互感器二次回路负载时，测试仪通?？梢跃凡饬看恿愕慵概纺返郊甘纺返母涸刂?。例如，其下限可能低至 0.1Ω，能够检测出二次回路中极小的电阻情况，而上限可以达到 50Ω 左右，满足大部分常规及一些特殊工况下二次回路负载的测量要求，这有助于全面、准确地掌握二次回路的电气特性，为判断回路是否正常提供可靠的数据支撑。

② 测量精度参数

◆ 变比测量精度：

这是衡量测试仪准确性的重要指标之一。优质的变频式互感器综合测试仪在变比测量上能够达到较高的精度，一般误差可控制在 ±0.2% 以内。也就是说，当测量一台实际变比为 100/5 的电流互感器时，测试仪给出的测量结果会在 99.8/5 到 100.2/5 这个区间内，如此高精度的测量确保了后续电力计量、继电?；さ认喙毓ぷ饕谰莸氖葑愎豢煽?，减少因测量误差导致的各种电力系统运行问题。

◆ 伏安特性测量精度：

对于伏安特性的测量，其电压测量精度和电流测量精度也有着严格的要求。通常电压测量精度可达到 ±0.5%，电流测量精度能达到 ±1% 左右。例如在绘制互感器的伏安特性曲线时，无论是低电压、小电流阶段，还是高电压、大电流阶段，测试仪都能较为精准地获取相应的数据点，从而绘制出准确反映互感器真实伏安特性的曲线，便于准确判断互感器的性能状况及是否存在潜在故障。

③ 测试信号相关参数

◆ 测试信号频率范围：

变频式互感器综合测试仪的一大特点就是可调节测试信号频率，其频率范围一般在几十赫兹到几千赫兹之间。常见的起始频率可能在 50Hz 左右，这与电网的工频接近，便于对比分析，而最高频率能够达到 2000Hz 甚至更高。通过在不同频率下进行测试，可以有效避开现场复杂电磁环境中的一些干扰频率，使测试结果更加准确可靠，尤其适用于存在较强电磁干扰的变电站等场所的互感器检测。

◆ 测试信号输出功率：

测试仪输出的测试信号需要具备一定的功率，以确保能够驱动互感器并获取有效的反馈信号。其输出功率通常在几瓦到几十瓦之间，例如一般输出功率可以达到 10W - 30W，具体数值会根据不同型号有所差异，足够的功率保障了测试过程的稳定性以及可以对不同容量大小的互感器进行有效测试。

④ 环境适应性参数

◆ 工作温度范围：

考虑到电力检测可能会在各种不同的环境条件下进行，测试仪需要有良好的温度适应性。一般它的工作温度范围可以从零下 10℃左右，能够满足寒冷地区冬季户外检测的基本需求，到高温 40℃ - 50℃，即使在炎热的夏季变电站内等高温环境下也能正常工作，确保在不同季节、不同地域都可以随时开展互感器的检测工作。

◆ 相对湿度范围：

对于湿度方面，它通常能够适应相对湿度在 20% - 90% 之间的环境，无论是干燥的北方地区还是较为潮湿的南方地区，只要在这个湿度区间内，测试仪都可以稳定运行，不会因湿度问题而出现短路、测量误差增大等不良现象，保证了检测工作的可靠性。

⑤其他重要参数

◆ 显示分辨率：

测试仪的显示界面对于测量结果的呈现有着清晰程度的要求，其显示分辨率通常较高。例如在显示变比数值时，小数点后可以精确到两位甚至更多位，电压、电流等测量值也同样有着清晰准确的显示分辨率，方便使用者直观、准确地读取测量数据，便于记录和后续分析。

◆ 数据存储容量：

为了便于对多次测量的数据进行保存和后续追溯分析，测试仪一般具备一定的数据存储容量，可存储几十组甚至上百组的测量数据，使用者可以根据需要随时调用历史测量数据进行对比分析，观察互感器性能的变化情况等，有助于更好地进行电力设备的运维管理。
