在测试开关速度时，传感器安装在高压开关的动触头或拐臂上，根据断路器运动机构情况选择相应的传感器安装。

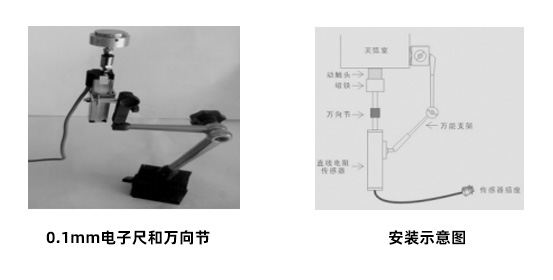

50mm直线传感器（真空开关类）

传感器的直线拉杆用磁铁吸附在开关的垂直导电杆（动触头）上，传感器用万向支架固定，在分闸状态安装。安装时电子尺必须和动触头垂直，先拉出15mm左右的缓冲长度,确保合分闸时传感器不要应开关上下运动过冲行程损坏传感器。这类安装方法主要是ZN28开关或者是没有安装底盘的ZN63（VSI）等动触头裸露出来的真空开关。

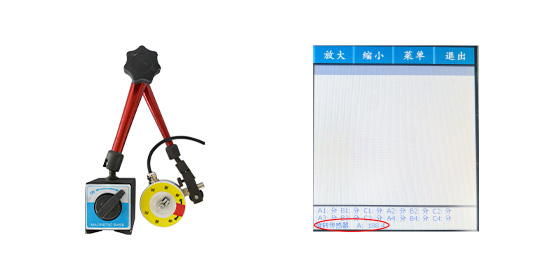

旋转传感器安装方式：

旋转传感器有效行程3450，传感器指针尾部指向红色区域，或者在仪器测试界面的状态栏里面也可以看到传感器状态，如下图，传感器读数尽量保持在160~200之间。

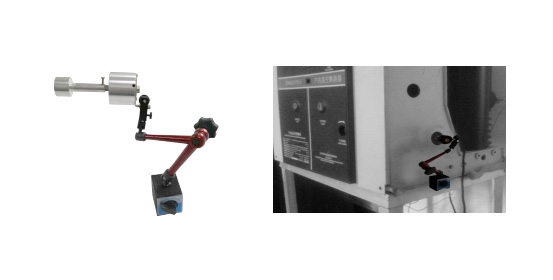

如密封式VS1、VD4开关，安装在开关两侧拐臂（主轴），把两侧白色密封盖拿掉，可看见梅花状的主轴，磁铁吸在主轴中心点，安装时保持水平状，再用万向支架固定。

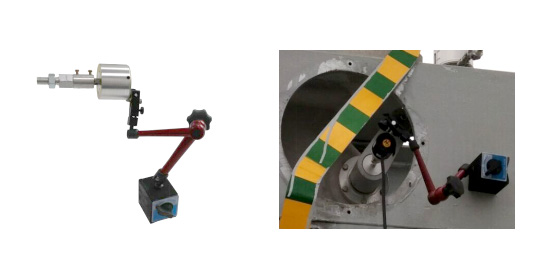

户外SF6断路器，速度在3.5m/S以下的，可以用磁铁吸在主轴，如果超过个速度，必须采取硬连接方式安装在主轴上，就用下面方式安装，如下图：

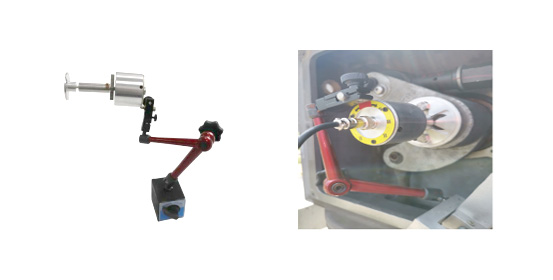

如果找不到拐臂，安装在分合指式针处，先把分合指式针卸掉，再把传感器连接头拧上去即可。

户外真空开关及六氟化硫安装示意图：

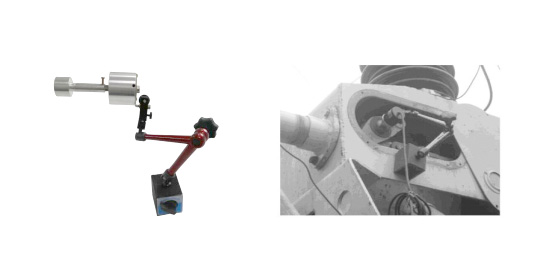

SF6断路器的拐臂有角位移传感器连接口，将U型口对应在螺杆孔固定，再用万向节再固定传感器。如下图：

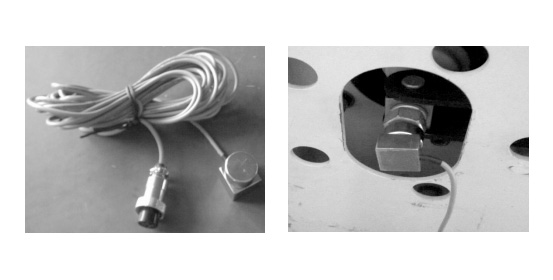

万能传感器安装方法：

万能传感器又名加速度传感器，在测量行程安装时，请吸附在断路器的动触头行程杆上（仅限于真空开关），SF6断路器必须采用硬连接方式固定在行程连杆上，用胶带缠在连杆也可以，必须是直线运动，如安装在拐臂上进行旋转运转测量行程是错误的。如果是横向运动的，则把传感器固定在横杆上，但是传感器的正面要朝前进的方向。
