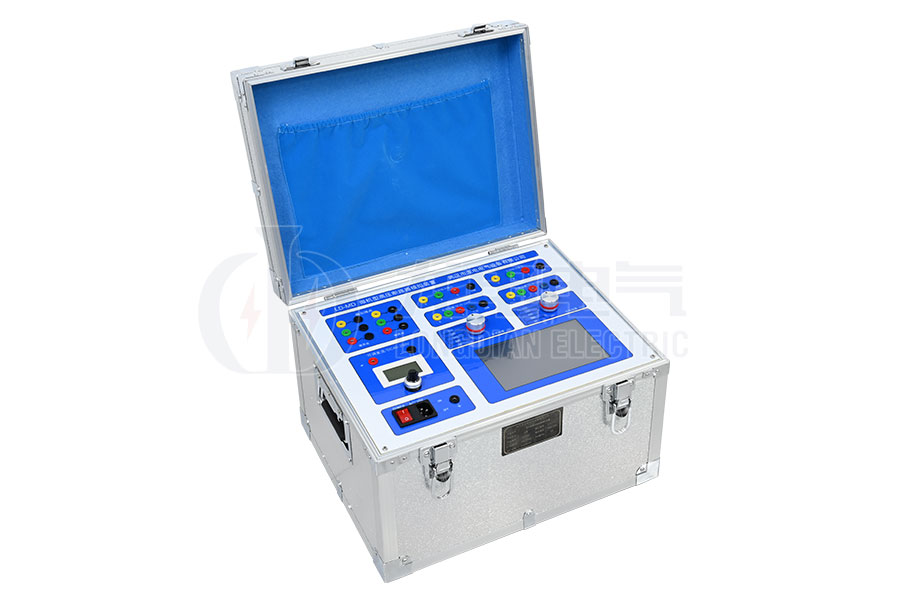

LD-MD微机型高压断路器模拟装置是一款专为继电保护系统设计的智能化测试设备，主要用于替代真实断路器进行整组试验及系统传动试验。该装置通过高精度模拟断路器的分合闸动作，可显著提升试验的完整性与准确性，同时减少实际断路器的操作次数，延长其使用寿命。支持与继电保护校验装置配套或独立使用，尤其适用于新建厂站高压断路器未调试完成或直流电源未投运的场景，确保调试过程不受外部条件限制，大幅缩短试验周期并提升效率。此外，其模块化设计和智能化控制系统也使其成为科研机构及生产企业的理想选择，可广泛应用于保护装置验证、自动化系统测试等领域。

产品别称：模拟断路器，模拟断路器测试仪，双路断路器试验仪，模拟断路器智能检测仪，双路断路器高压测试仪，双路模拟断路器测试仪

• 多功能电源配置

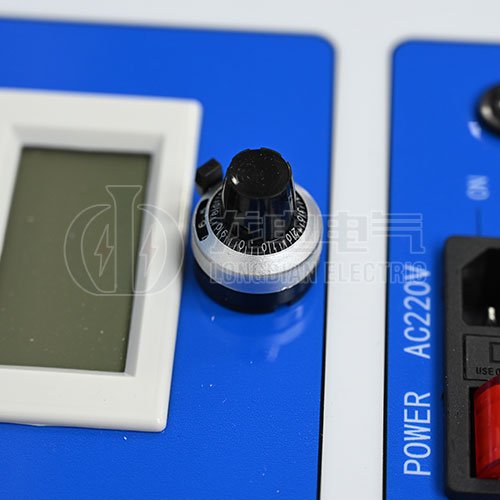

• 内置全隔离可调直流电源（DC 0-250V），支持电压实时显示，适配不同操作回路需求。

• 提供三路分合闸线圈接口，支持分相或三相联动操作，满足多样化测试场景。

• 智能参数调节

• 分合闸时间可设（10ms-1000ms），误差±5ms，ABC三相独立设置，精准匹配实际断路器特性。

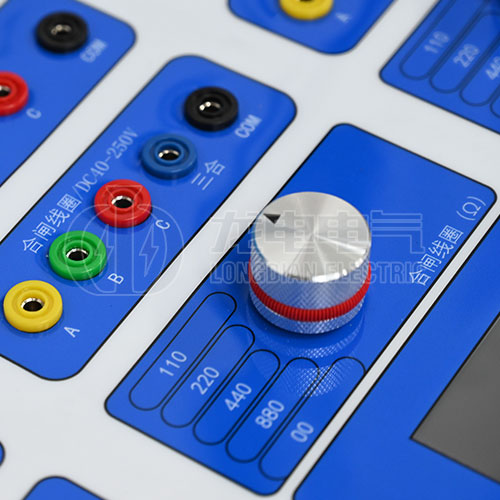

• 线圈阻值多档可选（44Ω-880Ω），支持分合闸电流灵活调整，覆盖0A-5A范围，适配不同电压等级。

• 安全与可靠性

• 采用军品级核心元件及工业级硬件平台，确保长期稳定运行。

• 自带分合闸位置空接点及脉冲输出节点（500ms持续时长），避免外部接点误操作导致的设备损坏。

• 便捷操作与扩展性

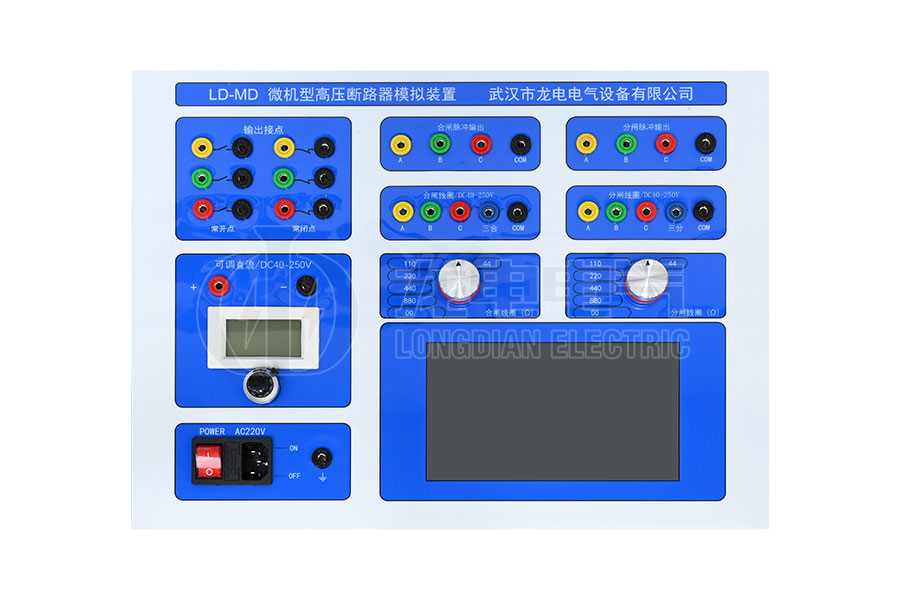

• 配备触摸屏界面，支持手动分合闸操作、状态实时监控及参数一键设定。

• 支持智能化升级，通过微机控制系统扩展功能模块，适应未来测试需求。

• 高效兼容性

• 输出接点容量达AC220V/5A、DC220V/0.5A，可直接驱动外部设备或接入测试仪器，简化试验接线流程。

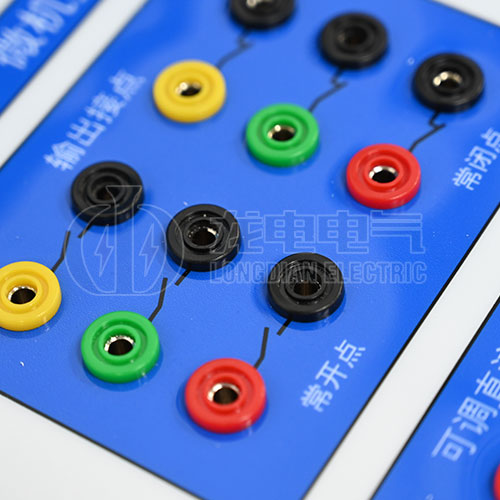

• 提供多组辅助触点，常开/常闭状态自动切换，完美模拟真实断路器动作逻辑。
