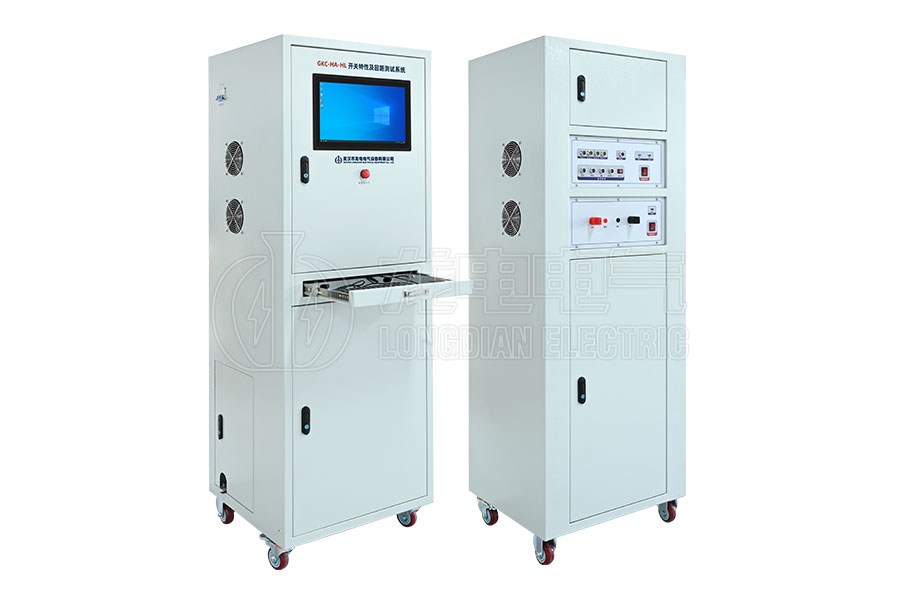

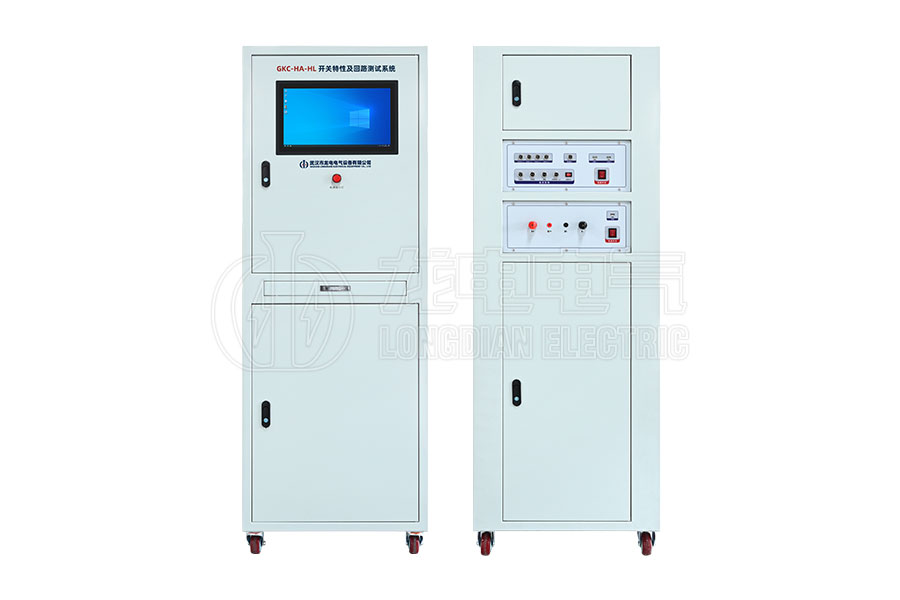

GKC-HAHL高压开关特性及回路电阻测试系统是一款集高压开关机械特性测试与回路电阻测量于一体的智能化测试设备。该系统基于工业计算机平台，配备15英寸触摸显示屏及Windows10操作系统，支持中英文界面，操作便捷直观，适用于断路器生产厂家、第三方检测机构及电网单位。

GKC-HAHL高压开关特性及回路电阻测试系统可精准测试各类高压断路器（如SF6开关、真空开关、油开关）的分合闸时间、同期性、弹跳参数、行程速度及线圈电流等机械特性数据，并支持三路传感器同步测量或虚拟推算，一次动作即可获取全参数与动态曲线。回路电阻测试单元采用大功率开关电源技术，支持50A/100A多档位输出，测量范围达0-19999μ?，精度高达0.5%，满足高低压开关、电缆等接触电阻的高效检测需求。

GKC-HAHL高压开关特性及回路电阻测试系统内置DC6～270V可调电源，适配多种触发方式（内/外/手动），配备直线、旋转及万能传感器，安装灵活。同时具备数据存储、报告生成及上传功能，适应复杂现场环境。设备防护完善，具备过热保护及抗干扰能力，是高压设备检测领域的高效可靠之选。

• 多功能一体化测试

• 集成高压开关机械特性测试与回路电阻测量功能，支持真空、SF6、油开关等多种断路器类型。

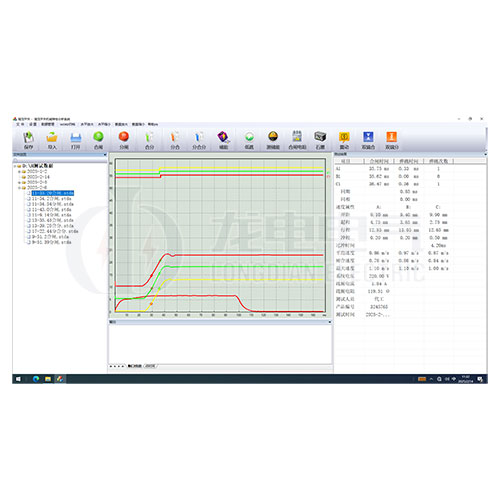

• 开关特性测试涵盖分合闸时间、同期性、弹跳参数、行程速度、线圈电流等全参数，一次动作即可同步获取数据及动态曲线。

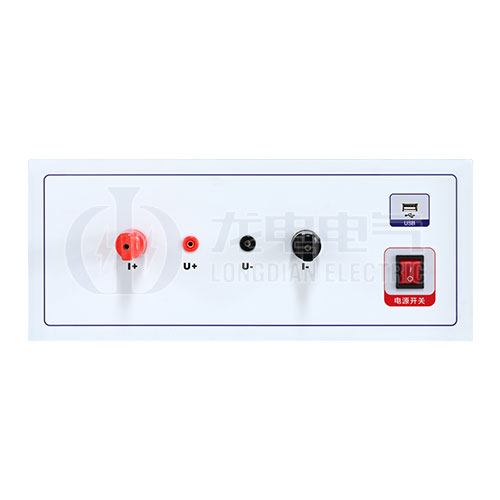

• 回路电阻测试支持50A/100A多档位输出，测量范围0-19999μ?，精度达0.5%，适配高低压开关、电缆及焊缝电阻检测。

• 智能化与高精度

• 采用工业计算机（Windows10系统）与15寸触摸屏，支持中英文界面及数据存储、报告生成功能。

• 内置高精度传感器（直线、旋转、加速度），支持三路同步测量或单传感器虚拟推算多相参数。

• 时间测量分辨率达0.01ms，速度测量精度±0.1m/s，线圈电流/电阻检测误差≤5%。

• 灵活电源与触发方式

• 内置DC6～270V可调电源，最大输出20A（短时），适配低电压动作试验。

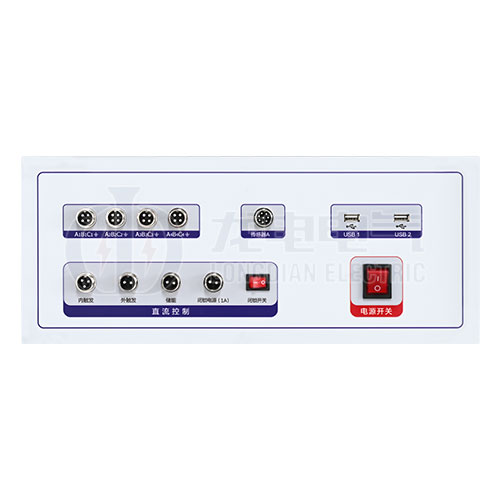

• 支持内触发、外触发、手动触发三种控制方式，兼容交流/直流开关及永磁断路器。

• 高效可靠与安全防护

• 回路电阻测试单元支持长时间连续工作，内置冷风散热与过热保护功能。

• 仪器具备抗干扰设计，断口接线防振动影响，控制电源短路保护，确保设备与人员安全。

• 严格遵循GB1984-2014、DL/T846.3-2017标准，适应-20℃~+50℃宽温环境。

• 便捷操作与维护

• 传感器安装灵活（磁吸、万向支架、专用接头），适配各类断路器结构。

• 提供触控操作指引、参数预置功能及二维码扫描输入，简化现场流程。

• 设备防护等级高，支持定期自检与数据上传，日常维护简便，延长使用寿命。
