在地埋电缆故障探测仪中，查找故障点的实用方法主要包括以下步骤：

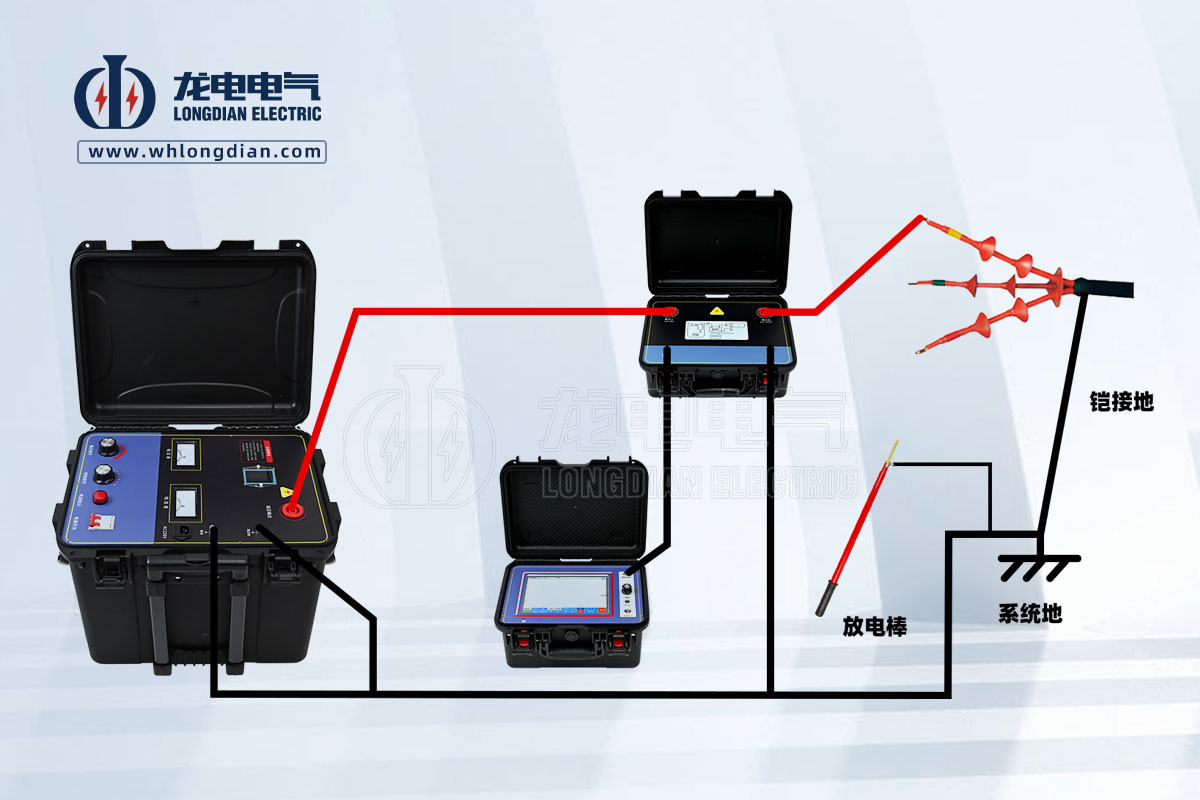

1. 准备工作与接线

• 将双夹测试线连接到探测仪的“信号”端口。

• 将测试线的红夹子夹在故障电缆的一个故障相上。

• 将黑夹子夹在故障电缆的另一个故障相上，或者夹在接地的铠装上。

• 确保所有接地线和放电棒已正确连接。

2. 仪器设置与开机

• 按下探测仪的开关键，屏幕将显示开机界面。

• 点触液晶屏进入测试界面。

• 系统通常默认测试方式为“低压脉冲法”，电缆长度“300m”，电缆类型为“交联乙烯”。

• 根据被测电缆的绝缘材质和长度等因素，调整默认项目以适应本次测试。

3. 采样与波形获取

• 点击“采样”键，仪器会发出测试脉冲并自动捕捉反射脉冲。

• 此时界面将显示电缆的断线和短路波形。

• 波形的幅度、位置会智能自适应大小，无需人工调节中值或幅度。

4. 波形判读与故障定位

• 低压脉冲波的判读相对容易。

• 将游标分别定位到发射波和反射波的起点。

• 通过左右移动游标进行操作，从而判断故障距离。

• 仪器具备自动判距功能，点击相应按键，游标会自动定位，显示屏上方会自动显示故障距离。

5. 高压闪络法辅助（针对高阻故障或作为验证）

• 对于高阻故障，可能需要配合高压闪络法进行测试。

• 高压闪络法测试需要使用高压脉冲电源、多次脉冲耦合器（或一体化高压发生器），并确保故障点充分放电。

• 在采样方式中选择“闪络法”、“三次脉冲”或“八次脉冲”。

• 点触采样键，仪器会处于采样等待状态，故障点每放一次电，仪器会采样刷新一次，直到波形适合分析。

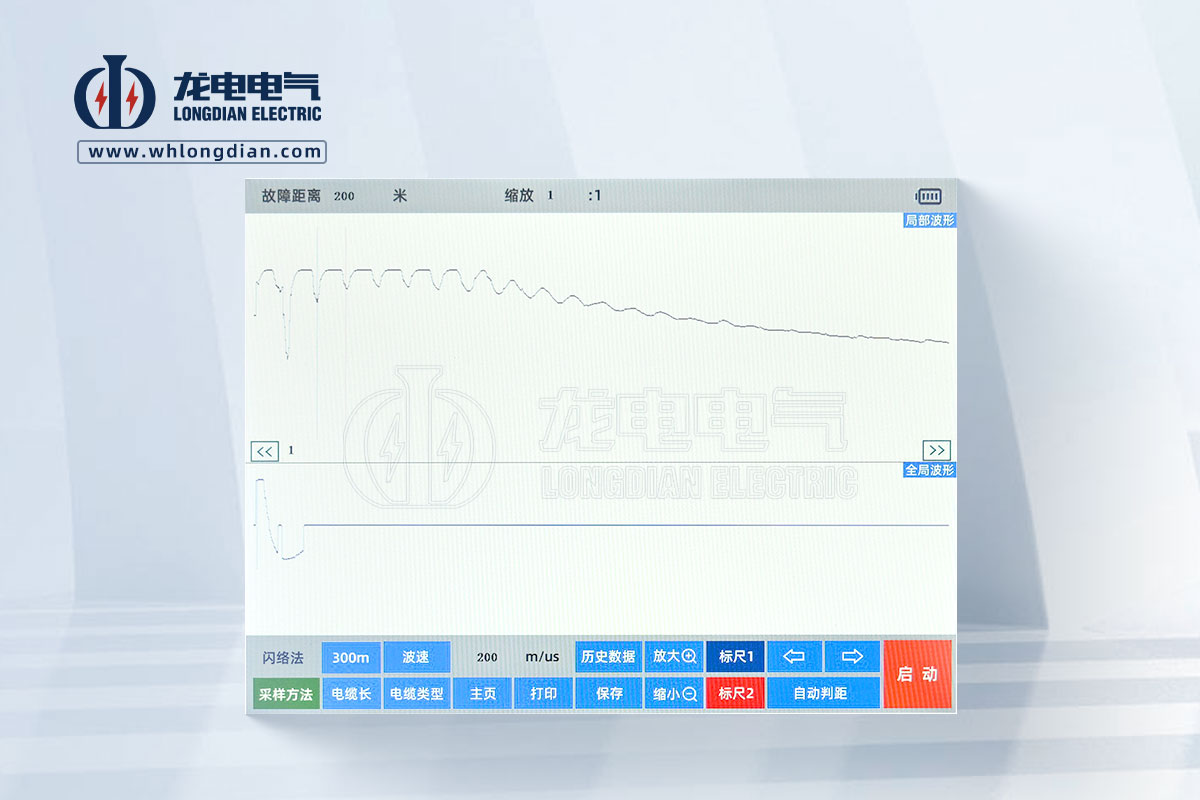

• 根据闪络波的分析方法，将起始游标和终止游标分别卡到一个周期的起点和终点，从而读取故障距离。

• 在确定故障距离后，停止高压输出，关闭电源，并使用放电棒进行放电。

• 之后可以使用声磁数显同步定点仪进行精确故障点定位。

6. 精确定点（声磁同步定点仪）

• 在故障距离确定后，利用声磁数显同步定点仪进行精确位置确定。

• 将震动传感器探头放置在电缆路径上方，连接声磁同步探测仪，选择“声磁定点”档。

• 通过耳机监听声磁波，观察显示屏的数字变化。

• 当听到足够强的地震波声音且显示屏显示的故障距离较小时，逐步缩小范围。

• 在该处前后移动探头，找到数显值最小处，此处即为故障精确位置。
