直流电阻和绝缘电阻是电力设备中两个非常重要的电气参数，它们虽然都叫“电阻”，但测量的对象、目的、原理和关注点都截然不同。理解它们的区别对于设备的运行维护和故障诊断至关重要。

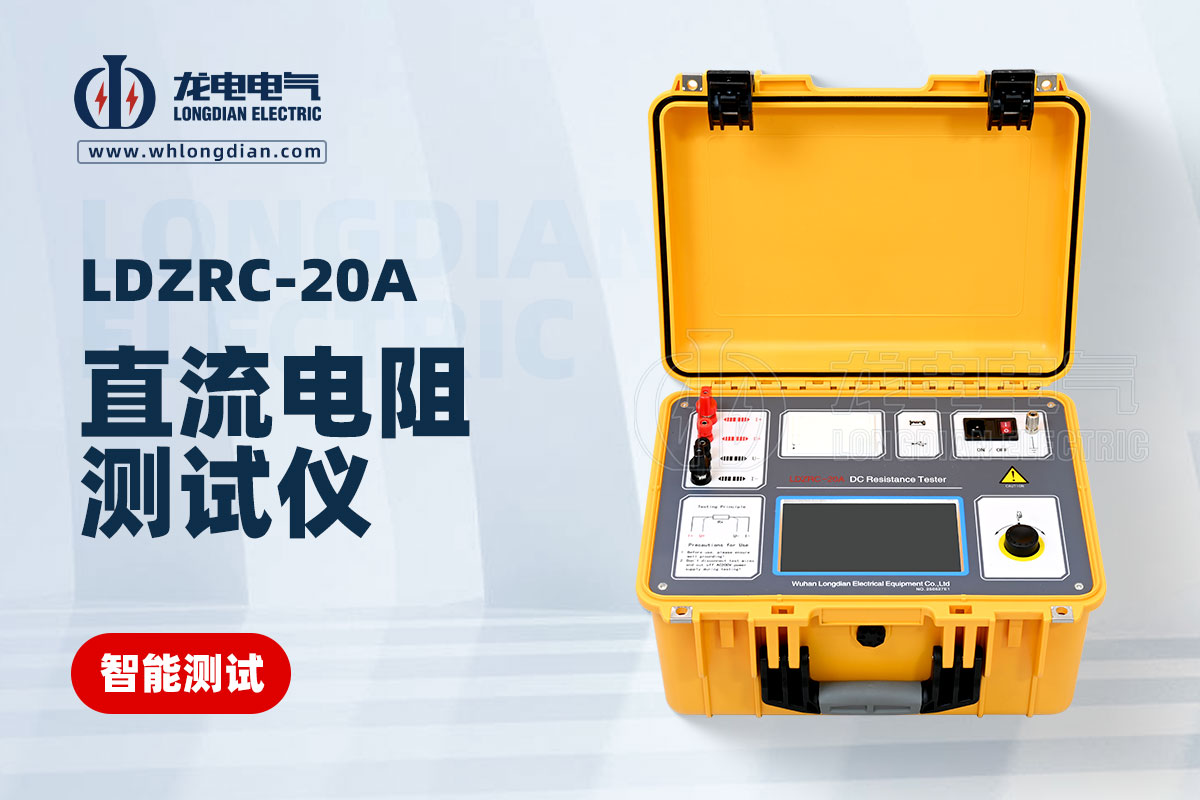

直流电阻 (DC Resistance)

1. 测量对象

导体本身的电阻，例如变压器绕组、电机绕组、电缆导体、断路器触头等导电部分的电阻。

2. 测量目的

• 评估导体完整性： 检测导体是否存在断股、连接松动、焊接不良、触头接触不良等问题。

• 监测绕组变形： 变压器绕组在运输或短路冲击后可能发生变形，导致直流电阻变化。

• 计算铜损： 直流电阻是计算变压器等设备铜损（I2R损耗）的重要参数。

• 判断三相平衡性： 对于三相设备，通过比较三相绕组直流电阻的差异，可以判断制造或运行过程中是否存在不平衡问题。

3. 测量原理

基于欧姆定律 R=V/I。通过向被测导体施加一个稳定的直流电流，然后测量其两端的电压降，从而计算出直流电阻值。

• 四端子测量法（开尔文法）： 高精度测量通常采用四端子法，即电流端和电压端分开，以消除测试引线电阻和接触电阻对测量结果的影响，确保测量的是被测导体本身的电阻。

4. 数值范围

通常为毫欧 (mΩ) 到 欧姆 (Ω) 级别，反映的是导体材料本身的导电性能。

5. 关注点

• 低电阻值： 关注的是导体路径上尽量低的电阻，电阻越低通常代表导电性能越好，连接越可靠。

• 温度影响： 导体直流电阻受温度影响显著，测量结果通常需要换算到标准温度下进行比较。

绝缘电阻 (Insulation Resistance)

1. 测量对象

绝缘材料的电阻，即导体与导体之间、导体与大地（或设备外壳）之间的绝缘性能。例如变压器绕组与绕组之间、绕组与铁芯之间的绝缘；电缆的线芯与线芯之间、线芯与屏蔽层（地）之间的绝缘。

2. 测量目的

• 评估绝缘状况： 判断绝缘材料是否受潮、老化、损坏，或者是否存在污秽、裂纹等缺陷。

• 预测故障： 绝缘电阻的下降通常是设备发生绝缘故障的前兆。

• 保障人身和设备安全： 良好的绝缘是防止触电和设备短路、烧毁的关键。

3. 测量原理

基于欧姆定律 R=V/I。通过向绝缘材料两端施加一个较高的直流电压（例如500V、1000V、2500V、5000V甚至更高），测量流过绝缘介质的微弱漏电流，从而计算出绝缘电阻值。

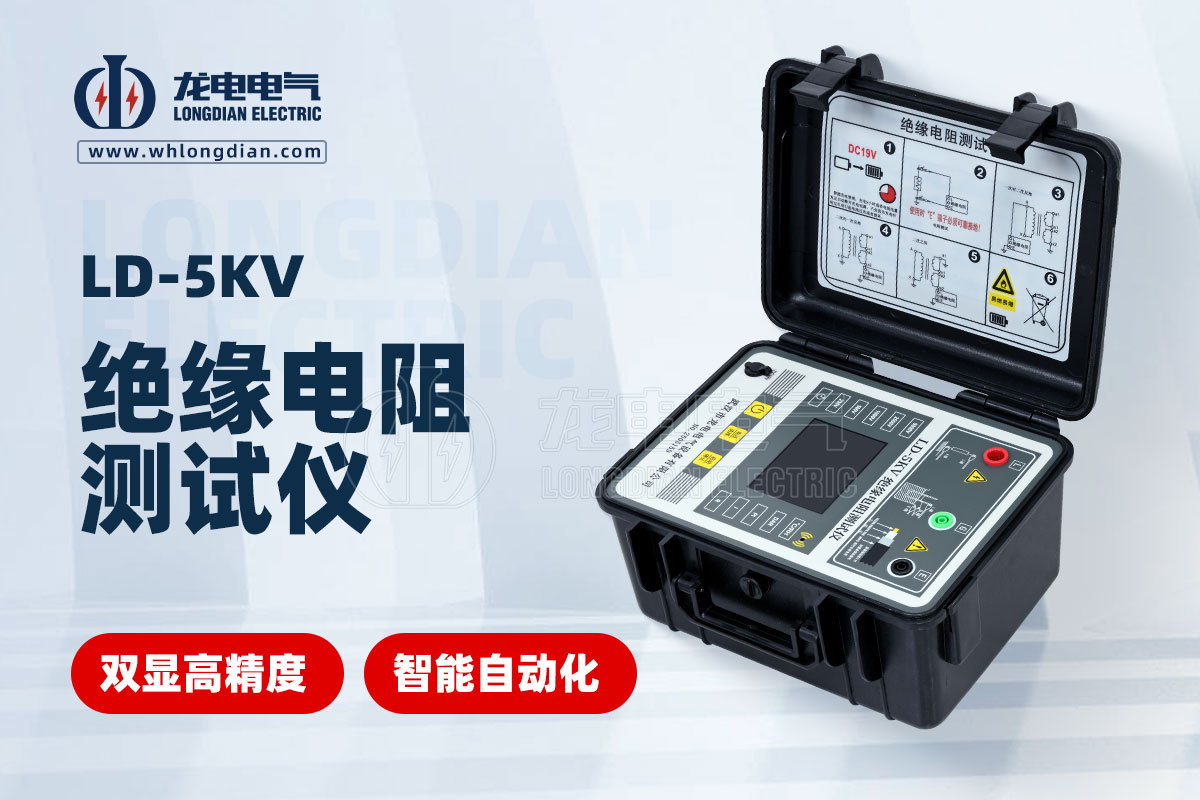

• 兆欧表（Megohmmeter 或 Insulation Tester）： 专门用于测量绝缘电阻的仪器，能够输出高电压和测量极小的电流。

4. 数值范围

通常为兆欧 (MΩ) 到 吉欧 (GΩ) 甚至太欧 (TΩ) 级别，反映的是绝缘材料阻止电流流过的能力。绝缘电阻值越高，表明绝缘性能越好。

5. 关注点

• 高电阻值： 关注的是绝缘路径上尽量高的电阻，电阻越高代表绝缘性能越好，漏电流越小。

• 温度和湿度影响： 绝缘电阻受温度和湿度影响极大，温度升高或湿度增大都会导致绝缘电阻下降。

• 吸收比和极化指数： 高压绝缘电阻测试还会通过测量不同时间点（如1分钟和10分钟）的电阻值来计算吸收比（DAR）和极化指数（PI），这些参数能更深入地评估绝缘材料的潮湿和老化程度。

主要区别总结

简而言之，直流电阻是看“路通不通，通得好不好”；而绝缘电阻是看“路有没有漏电，隔离得好不好”。两者都是电气设备健康状态的重要指标，但从不同的角度反映设备的性能。
