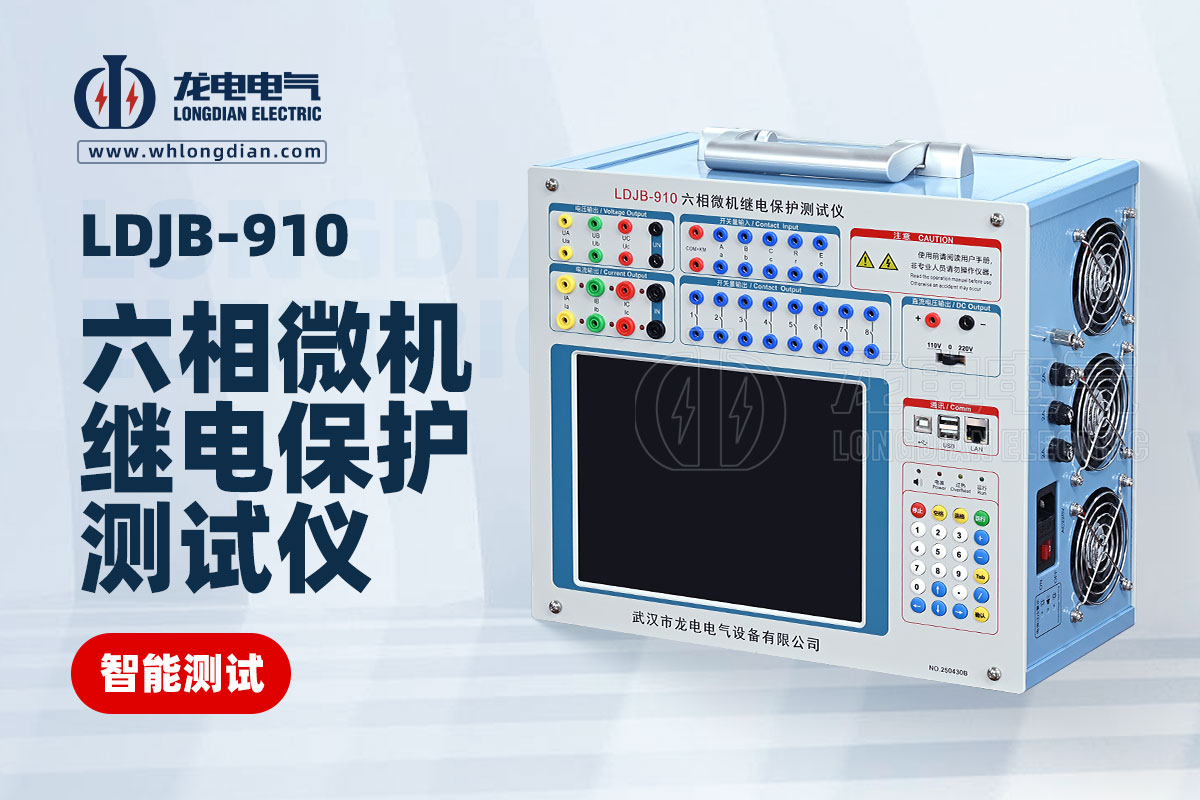

继电保护测试仪针对单体继电器的试验项目覆盖了功能、性能及可靠性验证的核心环节，以下是详细试验分类：

一、基础功能测试项目

1. 动作值/返回值测试

• 适用类型：过流、欠压、过压继电器

• 方法：

• 缓慢增大电流/电压至继电器动作（动作值）

• 逐渐减小至继电器返回（返回值）

• 关键指标：动作值误差≤±3%，返回系数=返回值/动作值（如过流继电器≥0.85）

2. 动作时间特性测试

• 适用类型：时间继电器、反时限过流继电器

• 方法：

• 突加额定电流/电压，测量触点动作延时

• 反时限特性需测试多组电流-时间点（绘制I-t曲线）

• 精度要求：定时限误差≤±1%，反时限符合IEC 60255标准曲线

3. 方向特性验证

• 适用类型：功率方向继电器（如GG-12型）

• 方法：

• 固定电流幅值，调节电压相位角（0°~360°）

• 确定动作边界角（如±30°）

• 关键参数：最小动作功率（灵敏度）

二、特性曲线与逻辑测试

1. 阻抗特性扫描

• 适用对象：阻抗继电器（如LZ-21型）

• 方法：

• 在R-X平面设定扫描路径（如圆特性、四边形特性）

• 同步调节电压/电流幅值及相位，验证动作边界

• 输出要求：测试仪需支持阻抗角精确控制（±0.5°精度）

2. 差动比率制动曲线测试

• 适用对象：电磁差动继电器（如BCH-2型）

• 方法：

• 输入两路电流（制动电流IrIr、差动电流IdId）

• 改变IrIr值，测量IdId动作阈值

• 曲线绘制：验证拐点电流、制动系数斜率

3. 谐波制动特性

• 适用对象：变压器差动继电器（带谐波闭锁）

• 方法：

• 基波电流叠加二次/五次谐波（谐波含量5%~40%）

• 测试谐波分量对动作的抑制效果

三、触点与二次回路测试

1. 触点动作可靠性

• 测试内容：

• 接触电阻：通额定电流（如5A）时测量≤50mΩ

• 抖动检测：高速记录触点动作波形（抖动时间<2ms）

• 设备支持：测试仪需配备触点状态监测模块

2. 开入量响应测试

• 适用场景：重动继电器、闭锁继电器

• 方法：

• 模拟开关量输入（DC 220V/110V）

• 验证动作电压范围（如60%~70%额定电压可靠启动）

四、特殊继电器专项测试

1. 热继电器过载特性

• 方法：

• 施加1.05~6倍额定电流，记录脱扣时间

• 验证I2t特性是否符合标准曲线（如IEC 60947-4）

• 设备要求：大电流恒流源（≥100A持续输出）

2. 中间继电器性能

• 测试项：

• 动作电压：DC 24V继电器在18V~22V可靠动作

• 瞬动特性：动作时间≤20ms

• 触点容量：通断10A电流5000次无粘连

五、动态与异常工况测试

1. 暂态过冲测试

• 目的：防止继电器误动（如冲击电流导致过流继电器抖动）

• 方法：输出含衰减直流分量的故障电流波形

2. 电源波动适应性

• 适用对象：静态继电器（电子式）

• 测试：工作电压在80%~120%额定值波动时功能正常

现代测试仪扩展能力

• 自动序列测试：一键完成动作值、时间、返回系数全流程（如OMICRON Test Universe软件）

• 波形录制分析：捕捉继电器动作瞬间的电流/电压波形（采样率≥10kHz）

• 数字继电器的兼容性：通过GOOSE报文模拟开关量状态（测试重动继电器逻辑）
