电缆故障检测仪能找到线缆绝缘故障点吗

发布时间:2025-05-07 11:08:07浏览次数:127

武汉龙电电气
武汉市龙电电气设备有限公司

电缆故障测试仪-高压开关机械特性测试仪-专注于电力试验设备研发! 咨询电话:130-3714-0838

电缆故障检测仪可以找到线缆的绝缘故障点,但具体能否精确定位取决于故障类型、检测仪的技术原理以及操作方法的适配性。以下是详细分析:

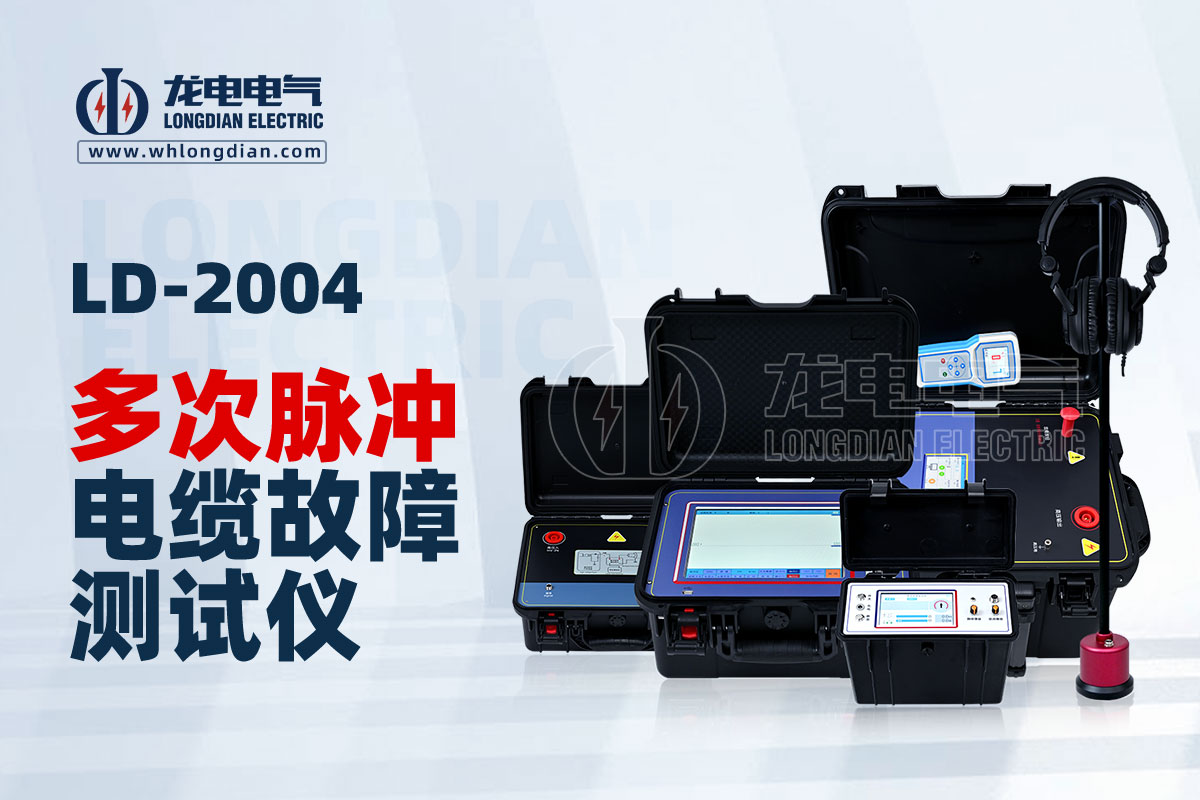

电缆故障检测仪

1. 绝缘故障的常见类型

绝缘故障通常分为以下两类:

  • 低阻故障:故障点电阻较低(如几百欧姆以下),如绝缘层轻微破损、受潮但未完全击穿。

  • 高阻故障:故障点电阻较高(几千欧姆至兆欧级),如绝缘老化、局部碳化但未形成完全短路。

  • 闪络性故障:绝缘层在高压下间歇性击穿,低压时恢复高阻状态(最难检测)。

2. 检测绝缘故障的关键技术

(1) 针对高阻/闪络性故障

  • 高压闪络法(脉冲电流法)
    通过高压发生器施加瞬间高压(通常数千伏至数万伏),强制击穿高阻或闪络性故障点,使其形成瞬时低阻电弧,产生电流或电压脉冲信号。检测仪通过捕捉脉冲波的传播时间差,计算故障点距离。
    优势:对高阻、闪络性故障有效,定位精度可达0.1%~1%。
    局限:需高压设备,操作风险较高。

  • 二次脉冲法
    在高压击穿故障点后,立即发射低压脉冲进行二次测量,对比击穿前后的波形差异,精确定位故障点。
    优势:抗干扰能力强,精度更高(可达0.1米内)。

(2) 针对低阻绝缘故障

  • 时域反射法(TDR)
    向电缆发射低压脉冲,通过分析反射波的幅度和时间差判断故障位置。
    优势:快速、安全,适用于低阻故障(如绝缘层轻微破损)。
    局限:对高阻故障无效(反射信号过弱)。

  • 电桥法(如Murray电桥、高压电桥)
    通过平衡电桥原理测量故障点电阻比,计算距离。
    优势:成本低,适合已知完好电缆参数的场景。
    局限:仅适用于低阻故障,且需电缆中有完好相作为参考。

3. 实际应用中的关键因素

  • 设备功能:

    • 必须配备高压模块(针对高阻故障)或TDR模块(针对低阻故障)。

    • 高端设备可同时支持多种检测模式(如高压闪络+TDR)。

  • 操作技巧:

    • 高压闪络法需调节脉冲电压和脉宽,确保故障点稳定击穿。

    • TDR法需准确输入电缆的波速度(与绝缘材料相关)。

  • 环境干扰:

    • 高压法易受电磁干扰,需良好接地和屏蔽。

    • 复杂敷设环境(如直埋电缆)可能需结合声磁同步法辅助定位。

4. 典型检测流程

  1. 预判故障类型:

    • 用兆欧表测量绝缘电阻,区分低阻(<1kΩ)或高阻(>1kΩ)故障。

  2. 选择检测模式:

    • 高阻故障 → 高压闪络法或二次脉冲法。

    • 低阻故障 → TDR或电桥法。

  3. 粗测距离:

    • 通过波形分析确定故障点大致位置(如距测试端500米)。

  4. 精确定点:

    • 使用声磁同步定位仪或跨步电压法,在粗测范围内精准找到故障点。

5. 注意事项

  • 安全风险:高压检测需穿戴绝缘装备,远离非操作人员。

  • 波形分析能力:操作者需熟悉反射波形特征(如开路、短路、故障点波形)。

  • 电缆参数输入:波速度、长度等参数输入错误会导致定位偏差。

电缆故障检测仪能够找到绝缘故障点,但需满足以下条件:

  1. 设备具备适配故障类型的功能模块(如高压闪络模块针对高阻故障);

  2. 操作者掌握正确的检测方法和波形分析技巧;

  3. 针对复杂故障(如闪络性故障),可能需要多种技术组合使用。

提示:对于绝缘层多点老化(如长距离电缆整体绝缘下降),检测仪可能难以定位具体故障点,需结合局部放电检测等其他手段综合分析。
