在电力系统运维中，高压开关特性测试仪被誉为"断路器体检专家"。它能精确捕捉分合闸时间、行程速度等30+项关键参数，直接影响着电网安全与设备寿命。

一、高压开关特性测试仪的三大核心功能模块

1. 机械特性分析系统：捕捉毫秒级动作细节

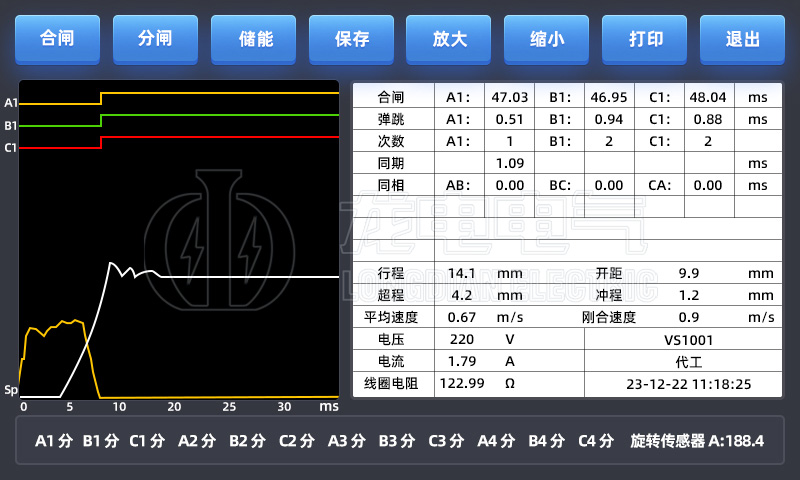

动态行程监测：采用0.1mm分辨率直线传感器，实时绘制触头运动曲线

速度特性计算：自动识别刚分/刚合点，计算平均速度、最大速度等参数

弹跳时间检测：精确测量触头碰撞产生的振动波形（典型精度±0.1ms）

2. 分合闸时间测量系统：时间维度的高精度掌控

多通道同步采集：支持12路独立计时通道（A/B/C三相+辅助触点）

抗干扰设计：在2000V/μs瞬态电场下仍能保持±0.1ms测量精度

智能算法补偿：自动修正电缆长度带来的时延误差

3. 储能机构诊断系统：发现隐性故障

电机电流波形分析：通过电流曲线异常识别齿轮磨损、润滑不足等问题

弹簧储能时间监测：对比历史数据判断机构老化程度

闭锁装置检测：验证防跳、防慢分等保护功能可靠性

二、精准评估断路器性能的4步操作法

步骤1：测试前准备

连接6组传感器（行程、速度、电流等）

设置断路器型号参数（行程标准值、额定速度等）

步骤2：自动测试流程

启动分闸/合闸操作

同步采集机械特性数据

生成多维参数分析报告

步骤3：关键指标诊断

步骤4：智能诊断建议

红黄绿三色预警：自动标注异常参数

故障代码库：匹配300+种典型故障模式

维修建议推送：根据数据异常特征推荐检修方案

三、现场测试典型案例解析

案例背景：某220kV变电站断路器合闸异常

测试发现：C相合闸时间达62ms（超标24%），行程曲线出现双峰波动

原因诊断：操作机构卡涩导致缓冲器失效

处理结果：更换液压机构后，合闸时间恢复至38ms，避免非计划停电事故

专家建议：

"定期测试应重点关注分合闸时间波动率，当季度数据变化超过15%时，必须进行解体检查"
——国家电网设备检测中心 王工
