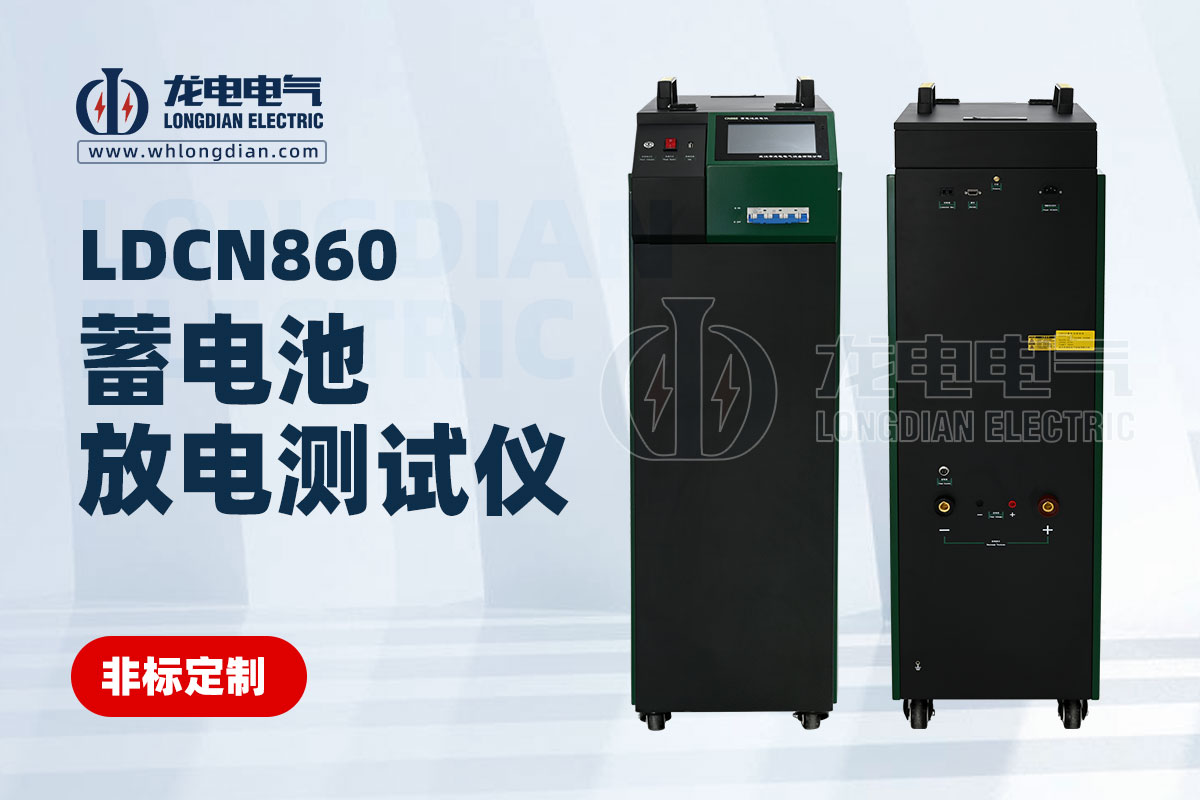

蓄电池充放电测试仪是一款专业的检测设备，它主要用于精确测量和评估蓄电池组的充放电性能、容量、电压、电流及内阻等关键参数，帮助用户全面了解蓄电池组的健康状况，确保其能够正常、可靠地运行，广泛应用于电力、通信、交通、金融等多个领域。下面以武汉龙电电气研发生产的CN860蓄电池充放电测测试仪来介绍操作使用方法。

① 设备准备

在使用蓄电池充放电测试仪之前，请确保以下设备已准备齐全：测试主机，AC220V工作电源线， 大电流导线及快速接头，电压检测导线，单体监测模块（如需单体电压监测），电流钳形传感器（如需在线补偿式放电）。

② 连接设备

◆ 连接工作电源线：将蓄电池充放电测试仪的AC220V工作电源线插入主机电源插座，并打开电源开关，确保供电正常。

◆ 连接大电流导线：将大电流导线的快速接头分别插入测试仪的快速插座对接（红正黑负）。

◆ 连接电压检测导线：将电压检测导线分别与放电仪的总电压检测端口连接（红正黑负）。

◆ 连接电池组：将大电流导线的测试夹端连接到电池组端（红正黑负），请确保正确连接正负极，避免接反导致报警。

③ 设置参数

◆ 进入主界面：打开放电监测仪，通过显示屏进入主界面。

◆ 设置语言及远端控制：将【语言】设置为“中文”，【远端控制】设为“关”（除非进行远程操作）。

◆ 选择测试模板：点击【充放测试】按钮，进入后再次点击【放电测试】，弹出“测试模板”选择按钮。根据实际电池组参数进行模板参数设置，包括机房编号、电池组号、测试者名称、放电电流最大值、单体节数、单体监测开关、额定容量、整组电压、单体电压、电流传感器、允许单体故障数等。

◆ 设置放电参数：在“放电测试”页面中，根据实际需要填入【放电容量】、【放电时长】、【单体低限】、【整组低限】、【放电电流】、【放电模式】等参数。

④ 开始放电测试

◆ 确认参数：在设置完所有参数后，请仔细检查一遍，确保无误。

◆ 开始放电：点击“开始”按钮，放电仪将按照设定的参数进行放电测试。

◆ 监测数据：放电过程中，放电仪将实时监测并显示当前电压、电流波形图以及单体电池电压等数据。

◆ 结束放电：当达到设定的放电容量、放电时长或单体/整组电压低限时，放电仪将自动停止放电，并保存测试数据。

⑤ 数据记录与分析

◆ 数据保存：放电测试结束后，放电仪将自动保存测试数据至内置SD卡或转存至U盘。

◆ 数据分析：通过配备的PC机上位机软件，可对记录的总电压、放电电流和各单体电池电压等数据进行分析，生成相应的数据报表、曲线图等。

◆ 打印报告：根据需要，可将分析报告打印出来，供后续参考或存档。

⑥ 注意事项

◆ 安全操作：在操作过程中，请确保人员安全，避免触电或短路等情况发生。

◆ 正确连接：请确保所有导线及接头连接正确，避免接反或接触不良导致设备损坏或测试不准确。

◆ 定期维护：定期对放电监测仪进行清洁和维护，确保其处于良好工作状态。
