以下是常见的电缆故障测试仪类型：

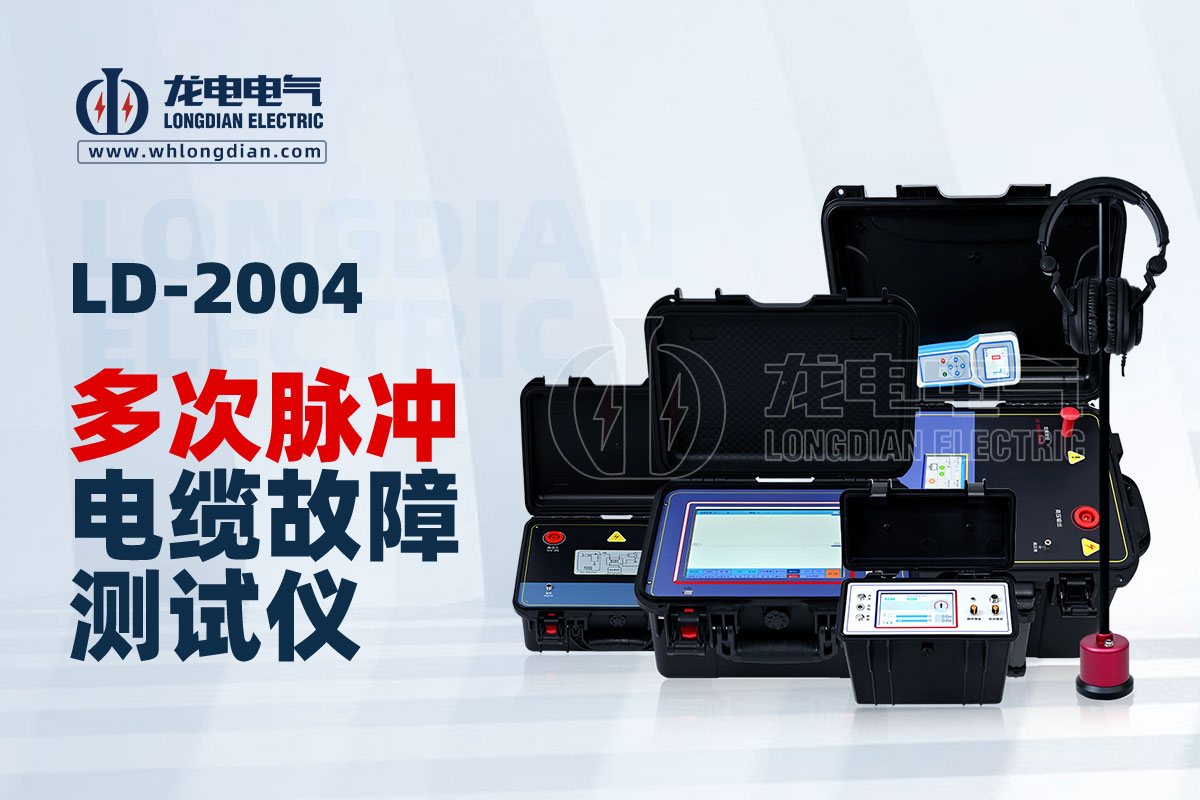

一、基于脉冲反射原理的测试仪

1. 低压脉冲测试仪

原理：向电缆中注入低压脉冲信号（通常为纳秒级的脉冲），该信号沿电缆传播，遇到故障点（如短路、断路等）时会发生反射。通过测量脉冲发射到反射回来的时间间隔，再根据电缆中的波速，就可以计算出故障点到测试端的距离。

特点：操作相对简单，对低阻故障（如电缆芯线直接短路、断路等）定位较为准确。适用于初步检测电缆的开路、短路故障，并且可以测量电缆的全长等基本参数。

2. 冲击脉冲测试仪

原理：针对高阻故障和闪络性故障，先向电缆施加高压冲击脉冲，使故障点被击穿产生反射脉冲信号。通过分析这个反射脉冲的时间、波形等特征来定位故障点。

特点：能够将高阻故障或闪络性故障转化为可检测的低阻故障情况，扩大了故障检测的范围。但设备相对复杂，操作时需要注意安全，因为涉及到高压脉冲的施加。

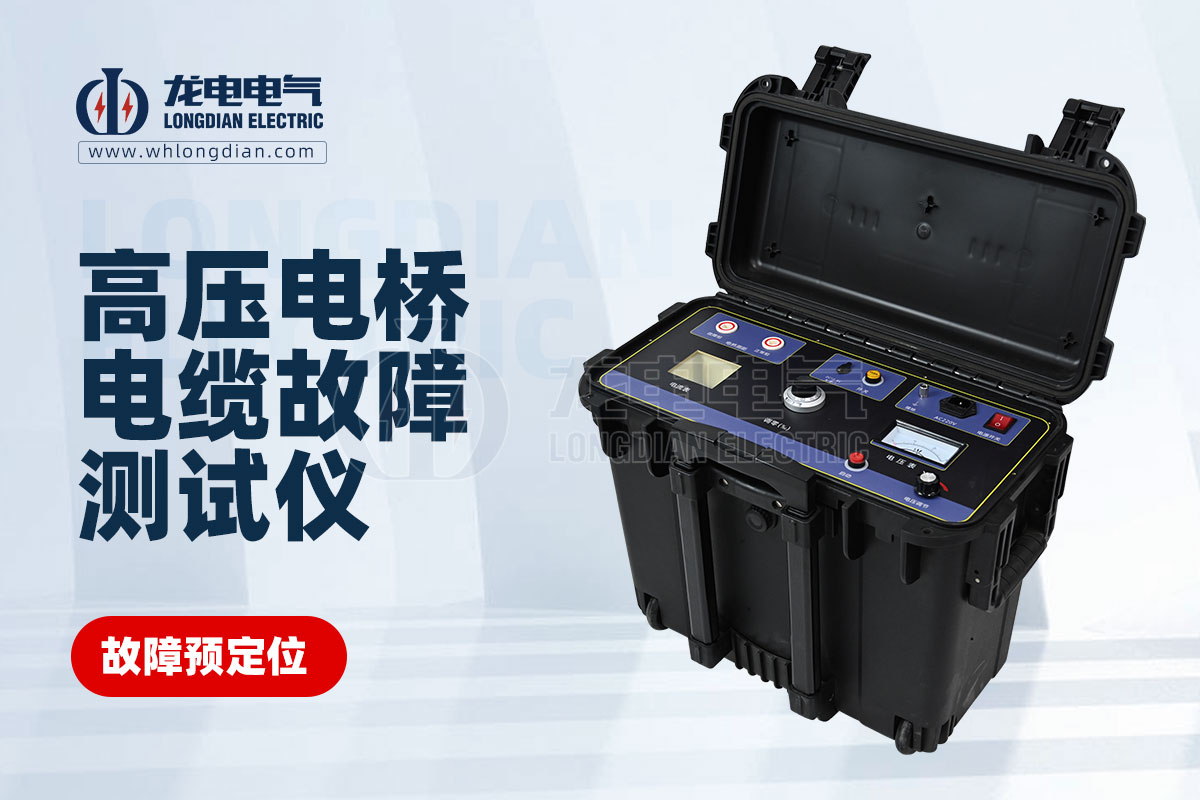

二、基于电桥原理的测试仪

1. 双臂电桥测试仪

原理：利用电桥平衡原理，通过调节电桥的桥臂电阻，使得电桥达到平衡状态。在已知电缆的一些电阻参数（如单位长度电阻）的情况下，根据电桥平衡时的电阻比值关系，计算出故障点到测试端的距离。

特点：对低阻故障测量精度较高，适用于电缆故障电阻较低且相对稳定的情况。但是，对于高阻故障，由于电桥的平衡条件难以满足，测量效果不佳。

三、基于音频感应原理的测试仪

1. 音频感应测试仪

原理：对于低阻短路故障，向故障电缆中通入音频电流（一般为1kHz左右）。然后利用接收线圈在地面上沿电缆路径移动，当接收到的音频信号最强时，下方即为故障点位置。

特点：适合于在电缆路径已知的情况下，对低阻短路故障进行精确定位。它可以在地面上直接探测故障点，不需要挖掘电缆，操作较为灵活。

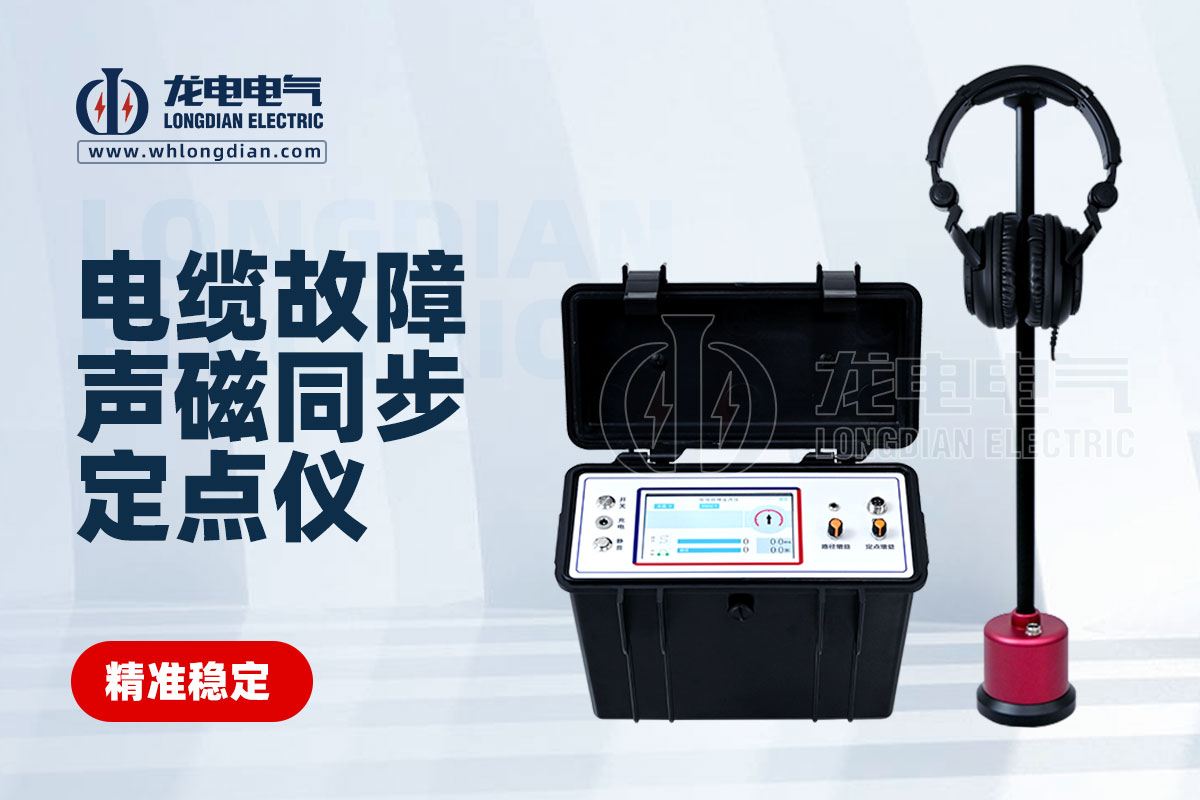

四、声磁同步测试仪

原理：先向故障电缆施加高压脉冲使故障点放电产生声音信号和磁场信号。在地面上使用探头同时接收声音信号和磁场信号，由于磁场信号传播速度快，声音信号传播速度慢（约为340m/s），通过调整探头位置，使声、磁信号同时被接收到的点就是故障点的垂直上方位置。

特点： 能够在不破坏电缆外皮的情况下对故障点进行定位，既可以用于预定位确定故障点的大致区域，也可以通过更精确的操作进行精确定位。尤其适用于直埋电缆故障的定位。
