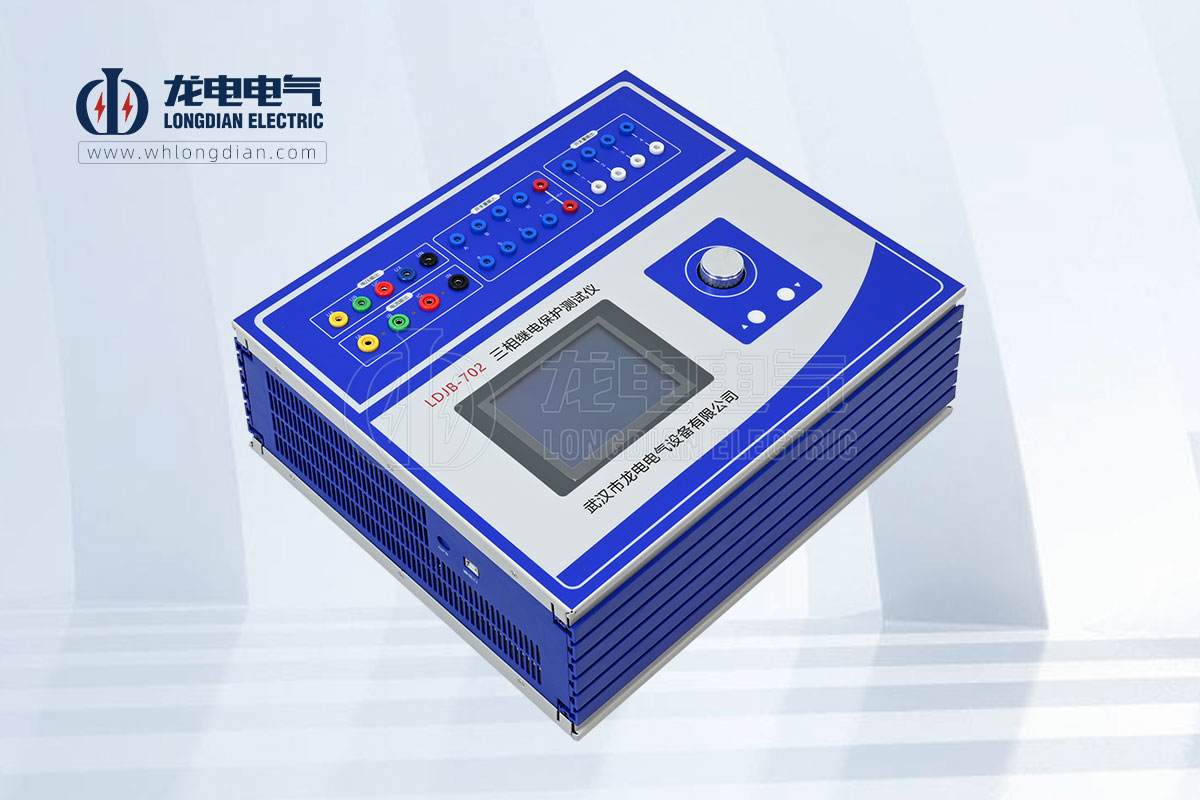

LDJB-702三相继电保护测试仪测试低周继电器的动作频率、动作时间和滑差闭锁值

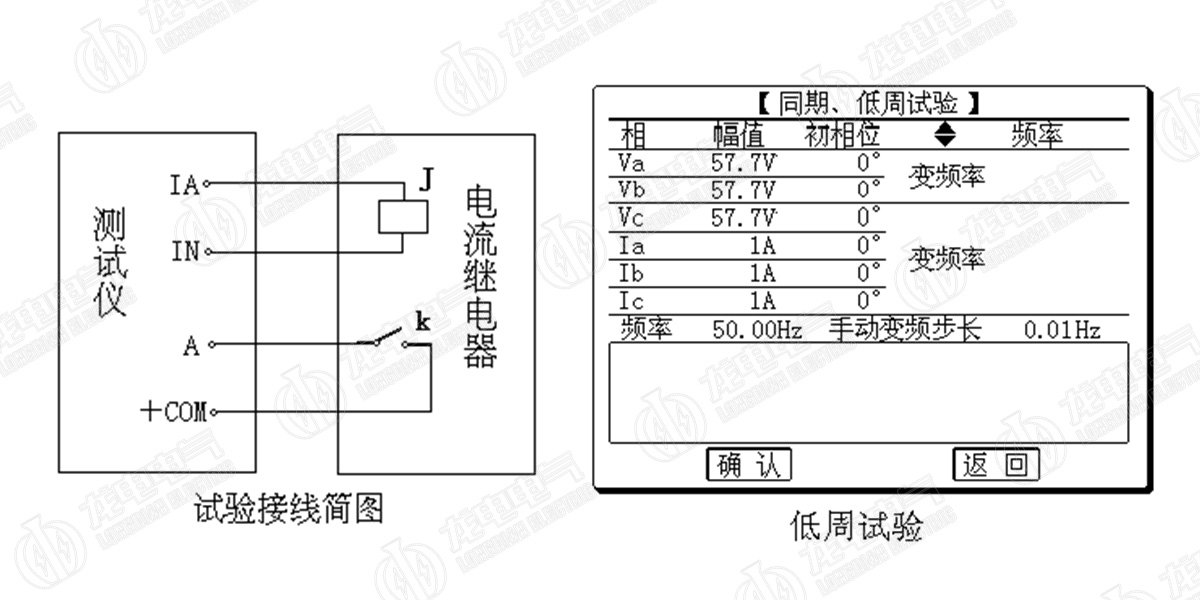

做动作值和动作时间时，应采用“手动变频”方式。设定好各相电压、电流和频率初值、变化步长后，按“确认”、“开始”开始输出，然后手动慢慢左旋“旋钮”逐步减小频率，直至继电器动作，此时记录区将记录动作值、动作时间。

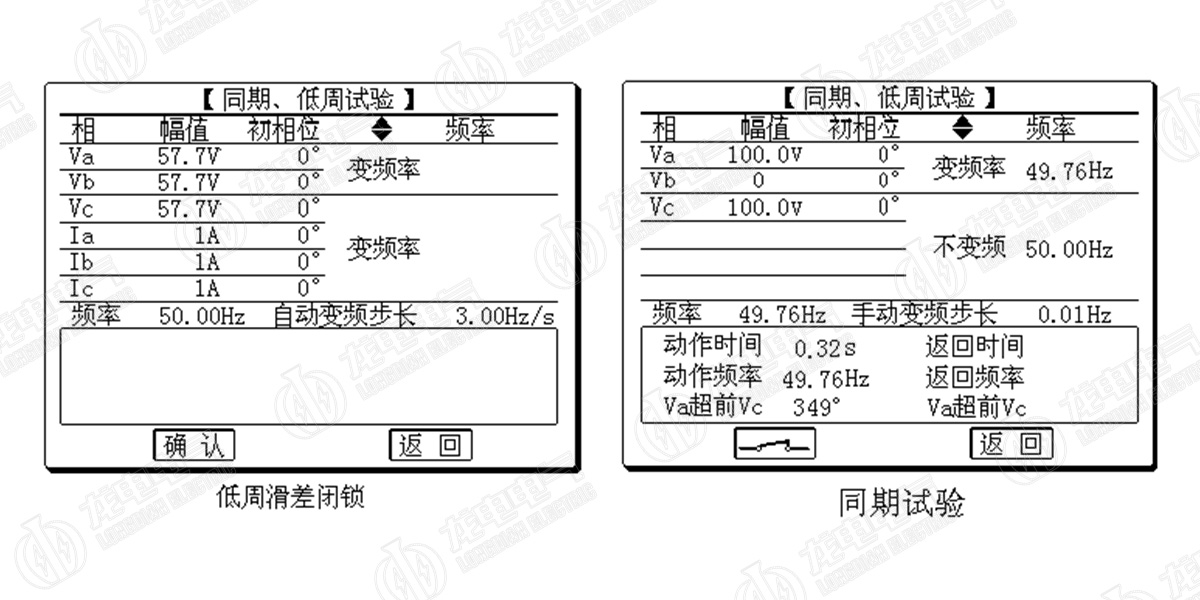

做滑差闭锁时，应采用“自动变频”方式，即将“手动变频步长”改为“自动变频步长”即Df/Dt，后面的步长值将自动变为 nn.nn Hz / S。按“确认”、“开始”开始输出后，频率暂时不变化，待按下“▼”后频率才开始下滑。如果所设值大于滑差闭锁定值，保护将不会动作，如果小于定值，保护将会动作。

同期继电器的变频率试验测试动作频差和动作角差

试验中Ua频率可变，Uc频率固定为50Hz，二者会有频差，逐步调节Ua频率（手动慢调）。至继电器接点动作时动作频率和Ua、Uc之间的角差即为动作频率和动作角差。
