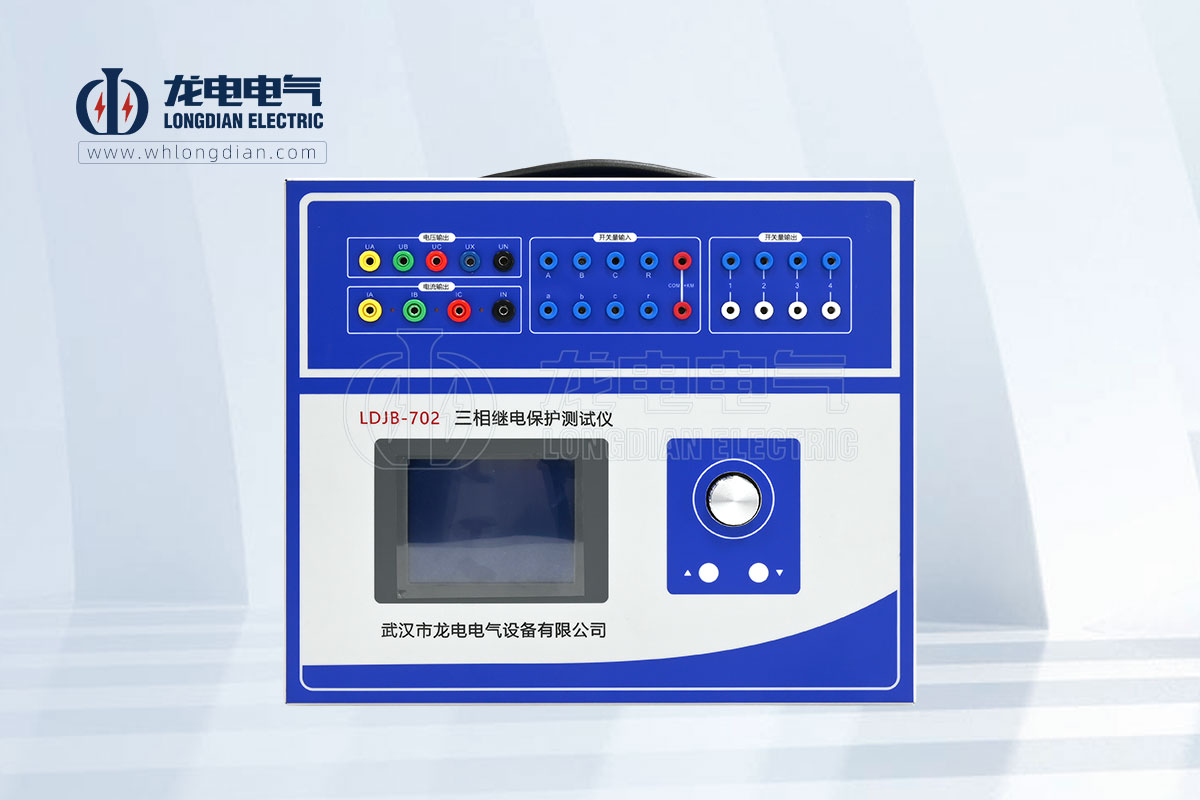

LDJB-702三相继电保护测试仪测试交流电流继电器动作电流、返回电流及动作时间、返回时间。

先将装置面板的IA及IN分别接至测试继电器的动作线圈两端，继电器动作接点接至开入的A及＋COM。设置A相电流自8A开始增加，增加步长设为0.1A，试验方式设为自动试验，移动光标到“确定”并按一下，再检查所设置参数及接线，如无误可将光标移至“开始”并按一下，此时A相输出到继电器的电流即为8A，并按0.1A/0.3秒 的速度增加。

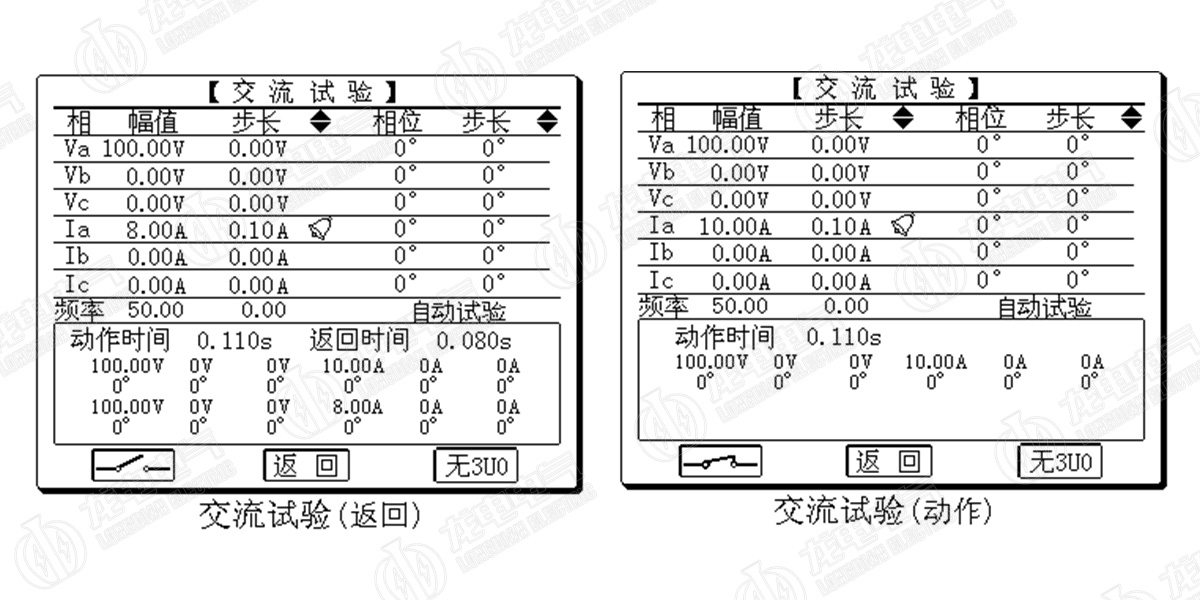

由显示屏上可看到电流的有效值及继电器接点状态，接点动作后测试仪输出即保持为动作时数值不变，显示出动作时间及动作时各输出量的有效值及相位，从左至右依序为UA、UB、UC、IA、IB、IC，第一行为有效值，第二行为相位；此时向左旋转鼠标（或按一下“▼”），输出有效值即自动减小直至接点返回，接点返回后装置输出保持不变，并显示出返回时间及返回值（第三行为有效值，第四行为相位），试验等待指定变化方向或停止试验。如下图：

动作值为10A，返回值为8A，动作时间为110ms返回时间为80ms
