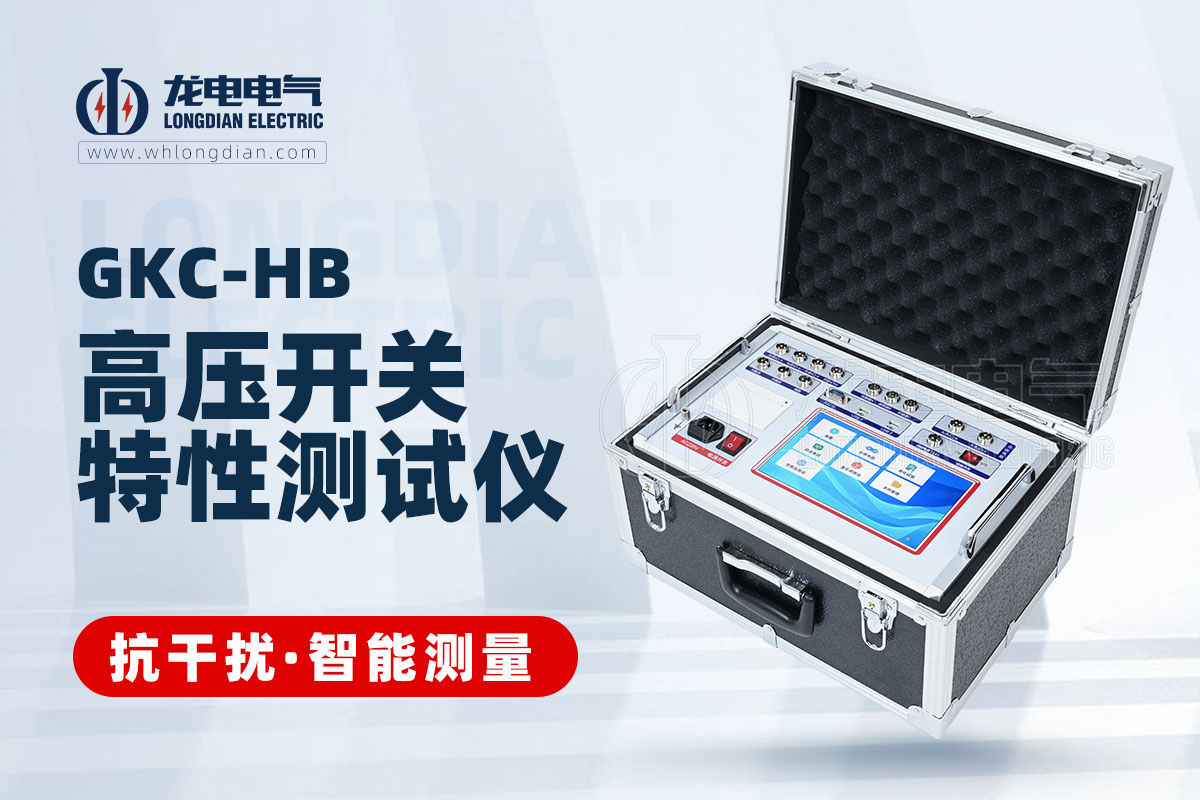

龙电电气专注高压开关试验设备研发，将以GKC-HB高压开关特性测试仪为例，详细阐述其接线与操作流程

断口接线方式：

该仪器共设二个断口测试输入接口，每个断口共四线，分别为A1(黄线)、B1(绿线)、C1(红线)接三相动触头端，GND(黑线)静触头（三相短接），总共可对六断口的断路器(开关)的测试取样。

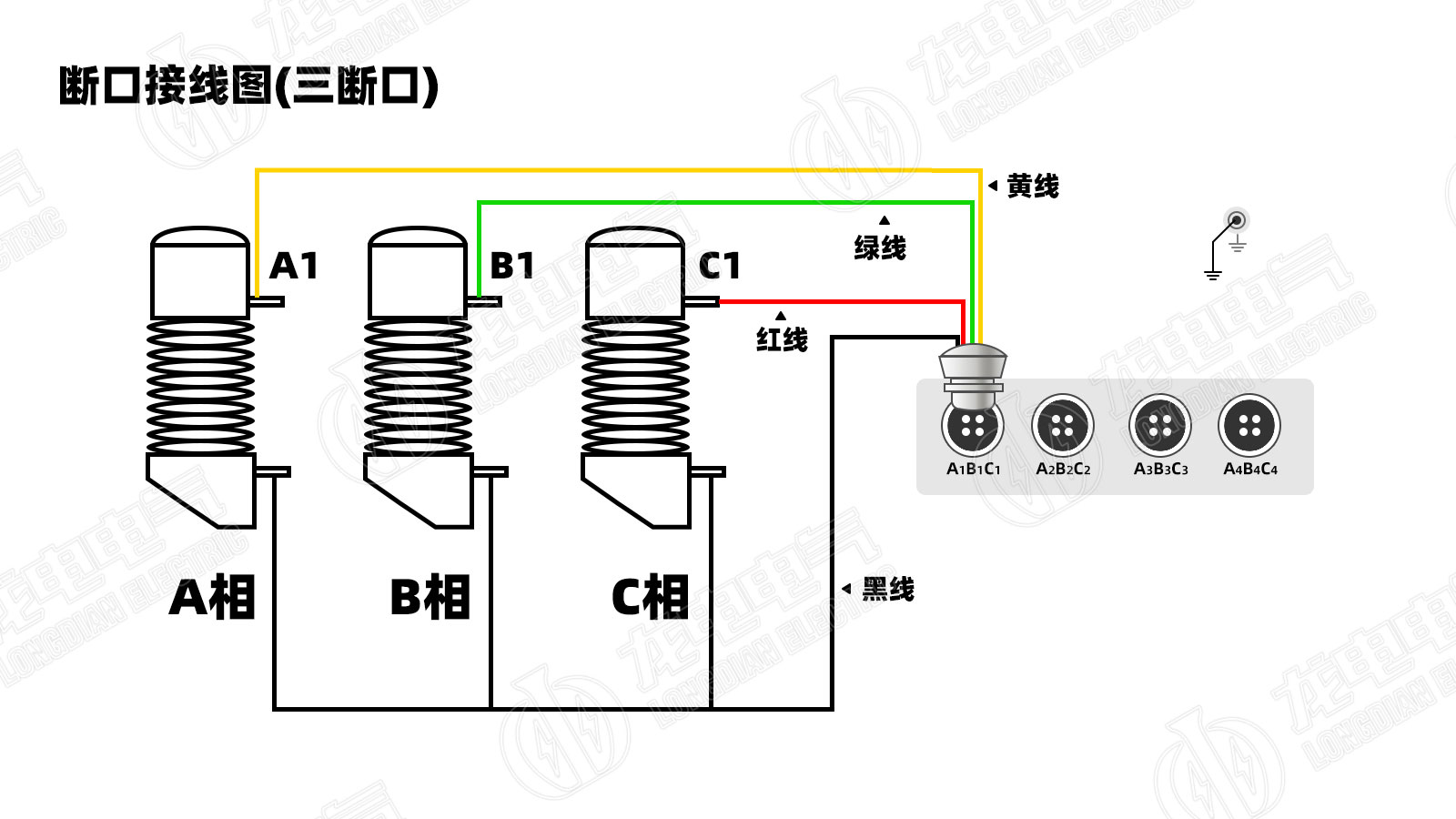

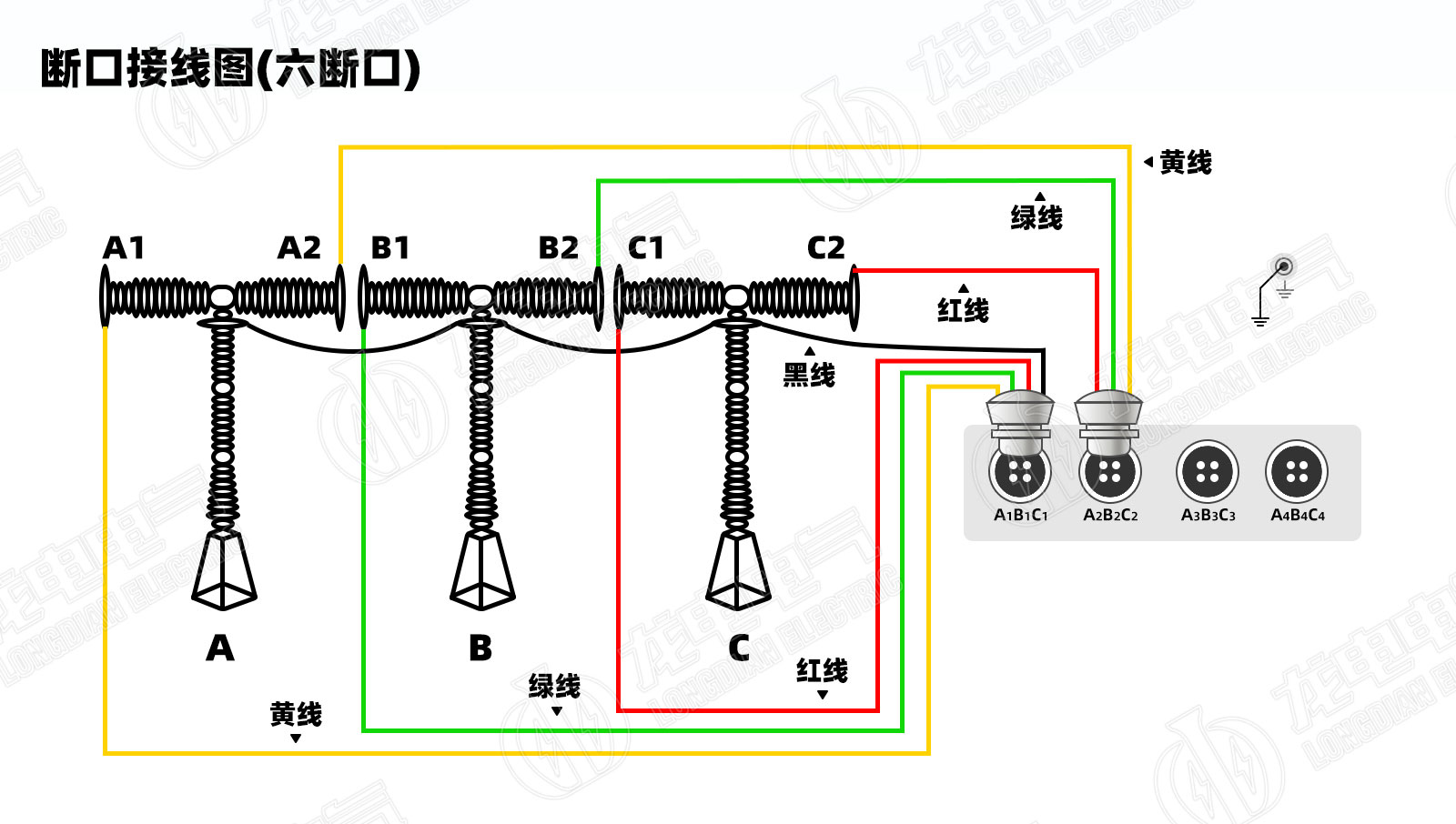

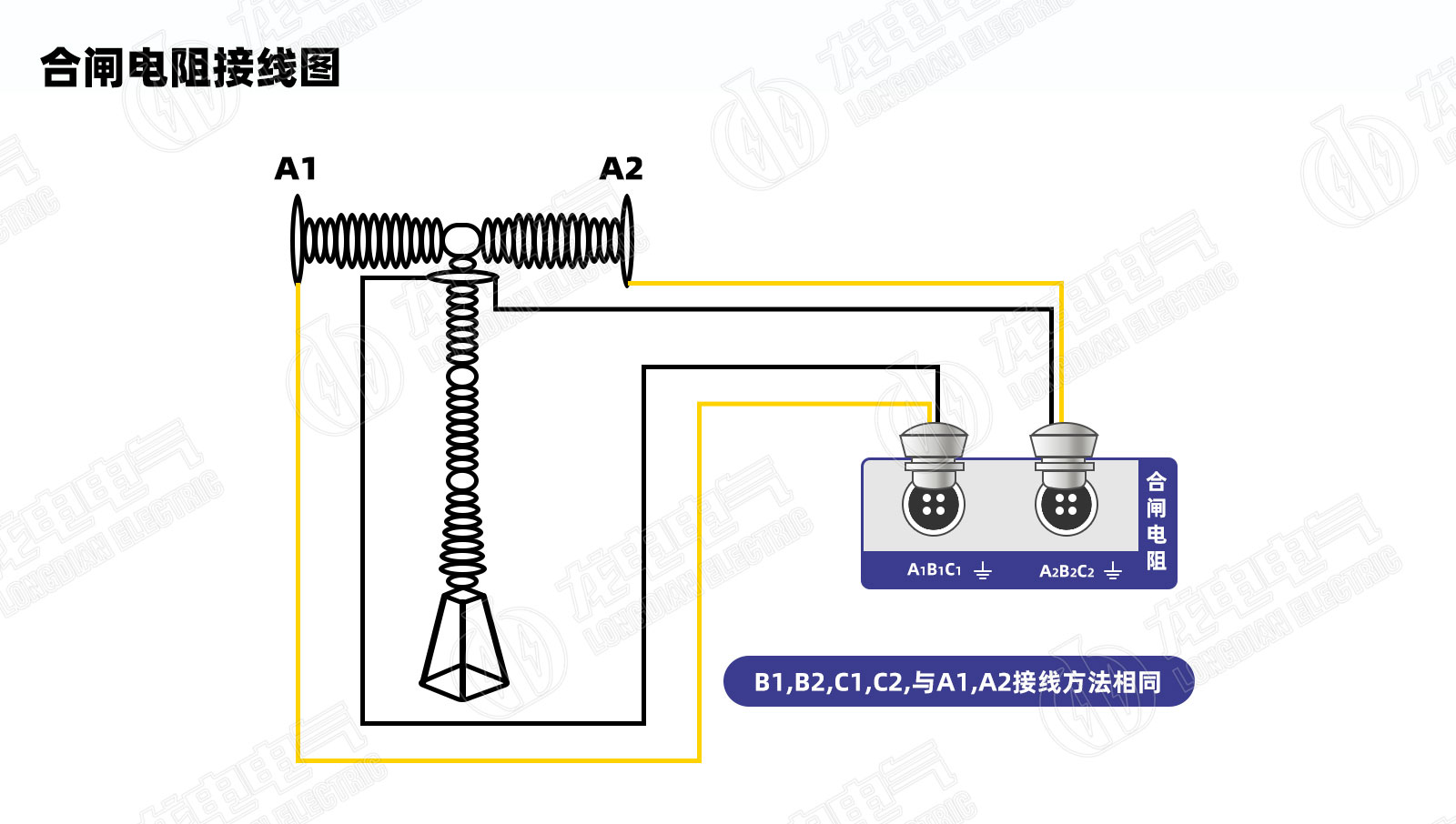

下图中以三断口和六断口断路器连接为例，断口测试输入接口都用上，连接方式为：A1、A2、接断口输入的黄线，B1、B2接断口输入绿线，C1、C2接断口输入红线，对于三相三断路器连接就只需用前一个断口测试信号输入接口，其中A1断口为主断口。（注：三断口，六断口，十二断口断路器共一个公共地GND）

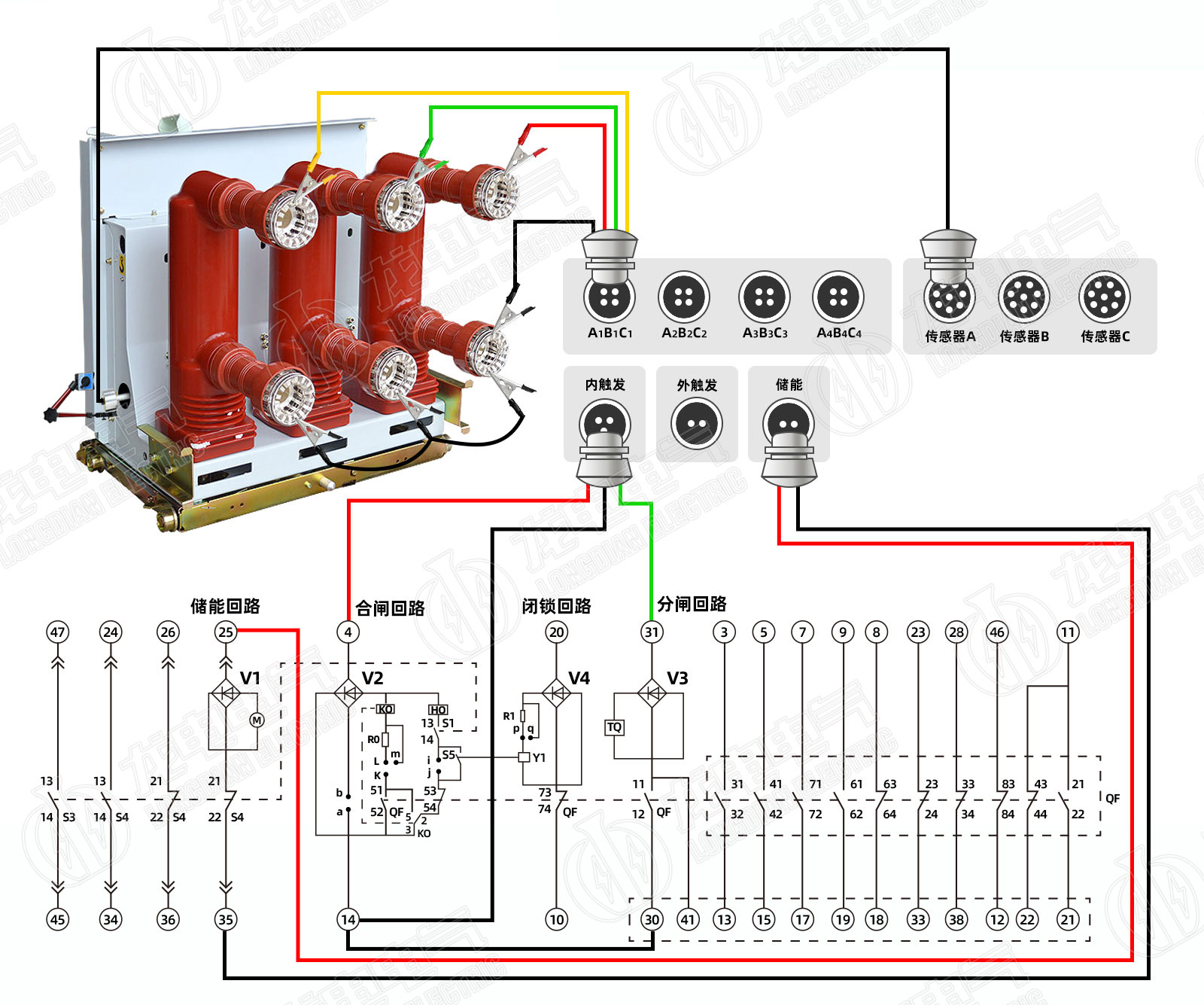

内触发分合闸控制接线方法：

现场试验时，如果采用仪器内部电源，合闸控制线（红色）、分闸控制线（绿色）、公共线（黑色）接入到仪器面板的“内触发”端口（航空插头）, 仪器分+、合+、负 输出时，一般须接在辅助开关接点前（可有效保护线圈和仪器）。接线时注意切断高压开关装置自有的操作电源（断开刀铡或者拔掉保险），以免两种电源冲突,损坏仪器.

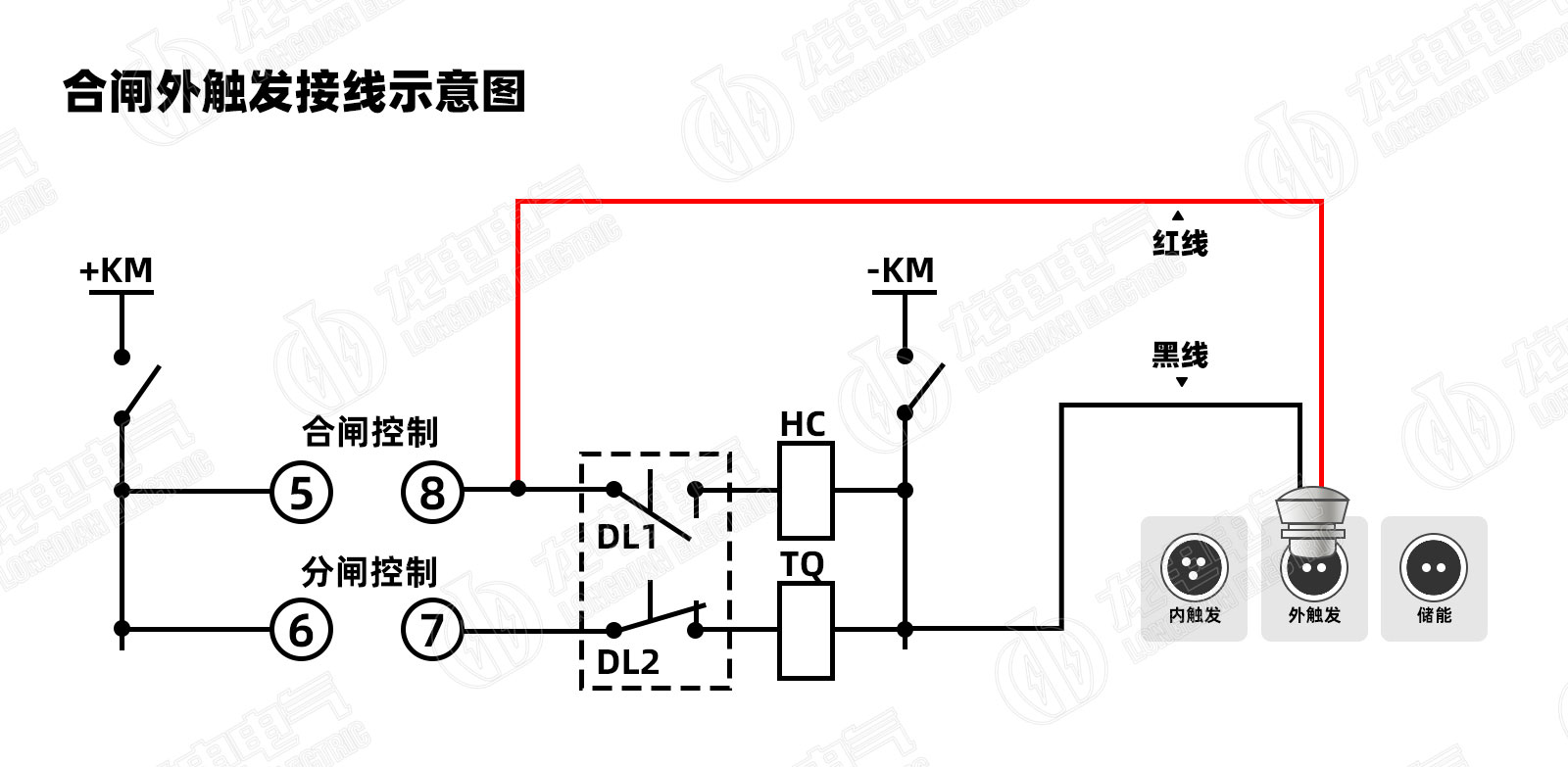

外触发接线（用于交流断路器、永磁断路器或者线圈电流大驱动不了的断路器）

使用外部电源进行合或分闸试验，仪器只采集电压电流信号，步骤如下：

⑴、先将控制线接入到仪器面板的“外触发”端口

⑵、仪器进行参数设置，将触发方式设置成外触发，采集时间设置5秒左右，设置的采集时间就是等待信号的时长，超过时长数据就会采集不到。

⑶、用外触发线（同储能线）接合闸或分闸线圈两端（接控制回路点也可以）。

⑷、特性测试菜单选择合闸或分闸测试，随即启动外部电压，仪器就可采集到合分闸数据。

⑸、用户在接线前，应根据各种高压开关控制屏的接线图，仔细分析后接线。

手动触发方式不需要接控制线

在参数设置菜单中把采集信号时间延长5秒钟，然后快速进行手动分或合闸，即可采到信号，此动作要在5秒钟内完成，超过则不显示数据，测试的数据主要参考弹跳时间、弹跳次数、同期、速度，合、分时间为评估值。
