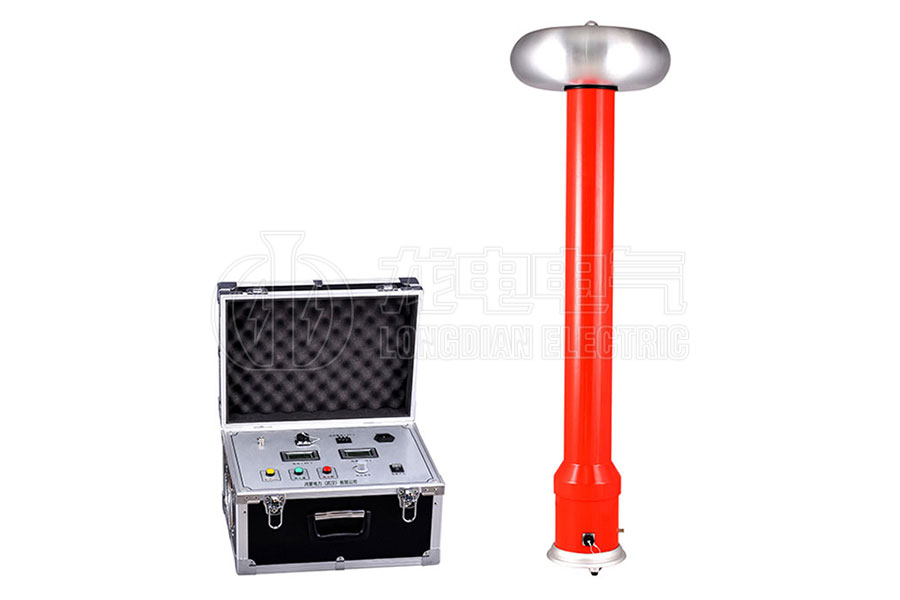

直流高压发生器是一种常见的电力仪器，主要是用于检测氧化锌避雷器、电力电缆、发电机、电力变压器、开关等机器设备的直流高压试验和泄漏电流试验，具备测试速度快、精确度高、安全可靠等特点。但是许多电力工作者不熟悉其操作方法，所以要想熟练操作该仪器，首先要知道其面板功能组成。

直流高压发生器结构组成：

1、直流高压发生器的控制箱接地端子：控制箱接地端子与倍压筒接地端子及试品接地装置联接为一点后再与接地网相连。

2、仪器的中频及丈量电缆快速联接插座：用来机箱与倍压部分的联接。联接时只需要将电缆压下插头顺时针方向滚动到位,拆线时只需要逆时针滚动电缆插头。

3、直流高压发生器的过压整定主拨盘开关：用来设定过电压维护值。主拨盘开关所显现单位为kV，设定值为试验电压1.1倍。

4、仪器的电源输入插座：将随机配置的插头线与电源输入插座相联。(沟通220V±10%，插座内自带保险管。)

5、直流高压发生器的数显电压表：数字显现直流高压输出电压。

6、仪器的数显电流表：数字显现直流高压输出电流。

7、直流高压发生器的电源开关：向前按下，电源连接，红灯亮。拨动开关，电流就会通过；拨动另一种，电流就会断掉。

8、仪器的黄灯按钮：此功用是专门为氧化锌避雷器快速丈量0、75UDc1mA用。绿灯亮时有用。当按下黄色的按钮后黄灯亮，输出高压降至本来0.75%，并坚持此状况。按下红色按钮，红灯和信号灯都熄灭，断掉高压电源并退出0、75倍的状态。

9、直流高压发生器的信号灯按钮：高压连接按钮、高压指示灯。在红灯亮的状况下，按下绿色按钮后，信号灯亮红灯灭，说明高压回路连接，此时可升压。此按钮须在电压调理电位器回零状况下才有用。按下绿色按钮时，信号灯亮而红灯仍亮，说明机器内部维护电源电路正在工作，松开按钮时，信号灯熄灭而红灯亮，再次确认机器内部维护电源电路已工作。

10、仪器的红灯按钮：红灯亮，说明电源已接通及高压断掉。在信号灯亮状况下按下红色按钮，信号灯灭红红亮，高压回路切断。

11、直流高压发生器电压调理电位器：该电位器为多圈电位器。顺时针旋转为升压，反之为降压。此电位器具备调节电子器件零位维护功用，因此升压前必须要先回零。
