高压开关特性测试仪速度传感器安装方法

发布时间:2024-02-19 10:45:19浏览次数:1242

武汉龙电电气
武汉市龙电电气设备有限公司

电缆故障测试仪-高压开关机械特性测试仪-专注于电力试验设备研发! 咨询电话:130-3714-0838

在测试开关速度时,先将直线传感器安装在高压开关的动触头上。根据所测开关的类型油、真空、SF6,选择相应的传感器安装。

高压开关特性测试仪

0.1mm直线传感器(真空开关类)

传感器的直线拉杆用磁铁吸附在开关的垂直导电杆(动触头)上,传感器用万向支架固定,在分闸状态上时行安装。安装时电子尺必须和动触头垂直,先拉出15mm左右的长度,确保合分闸时传感器不要应开关上下运动而拉坏。这类安装方法主要是ZN28开关或者是没有安装底盘的ZN63(VSI)等动触头裸露出来的真空开关。

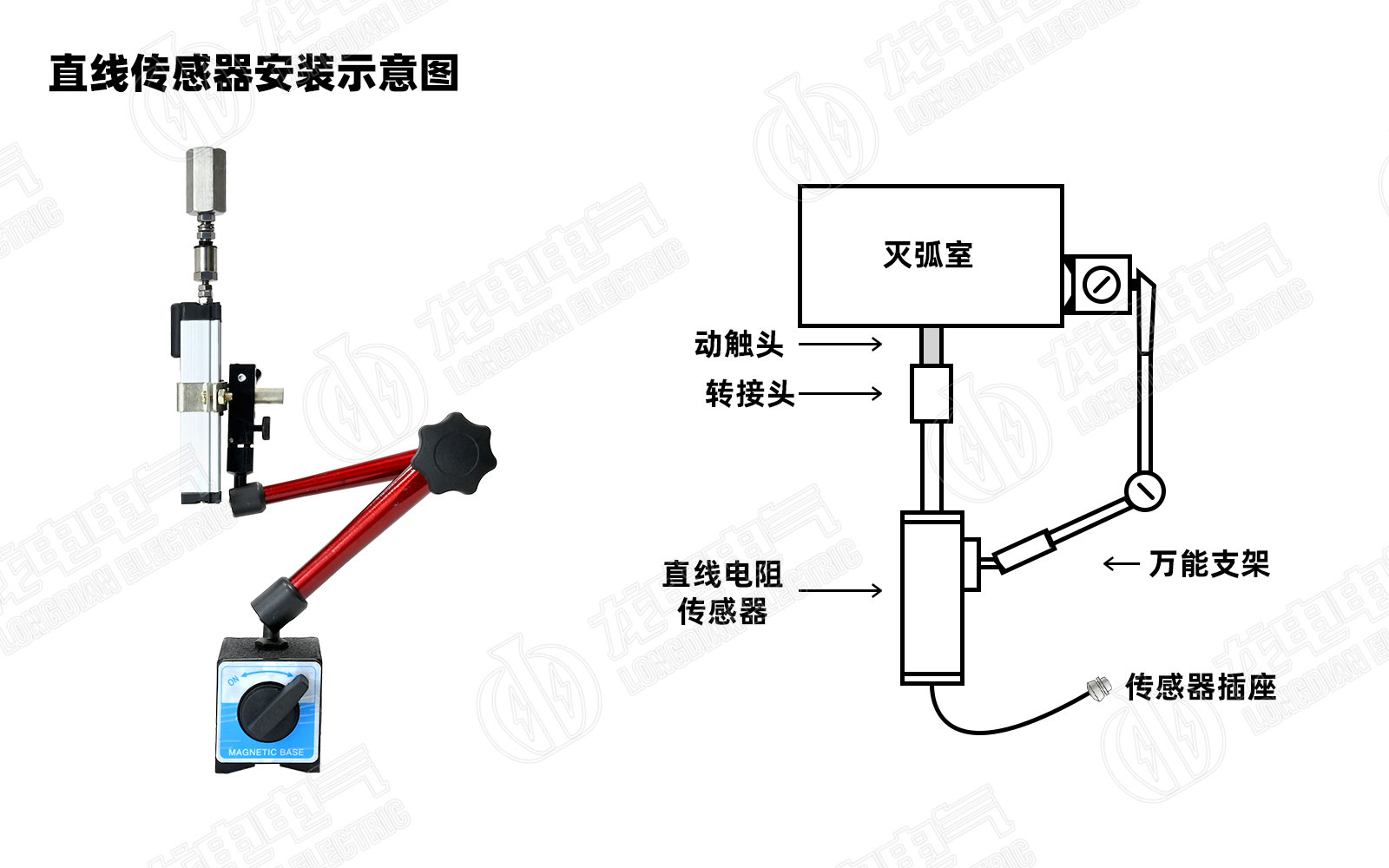

高压开关测试仪直线传感器安装图

旋转传感器安装方式:

旋转传感器有效行程3450,传感器指针尾部指向红色区域,或者在仪器测试界面的状态栏里面也可以看到传感器状态,如下图,传感器读数尽量保持在160~200之间。

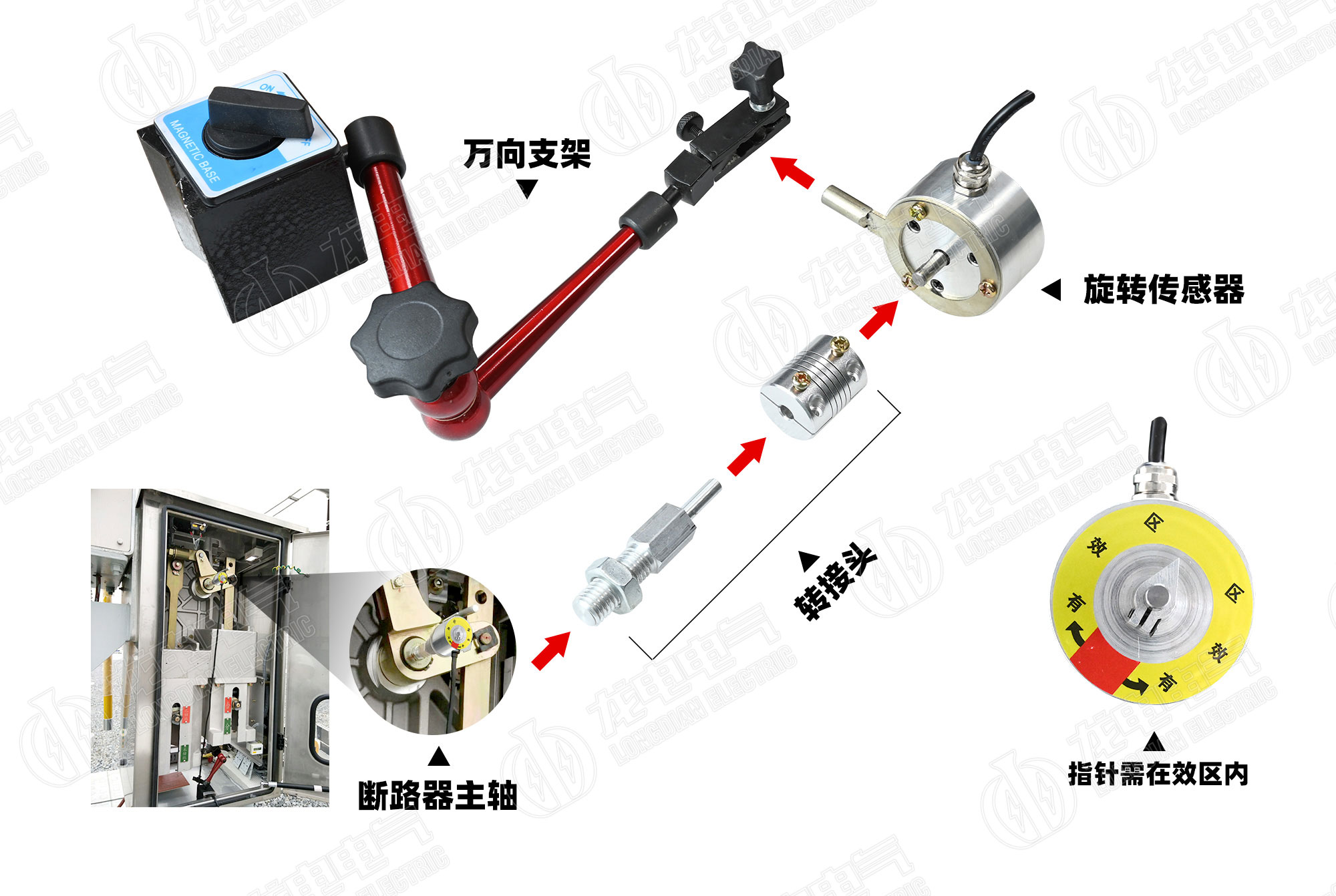

高压开关测试仪旋转传感器

注意事项:旋转传感器使用时请将箭头指向有效区中间,使箭头尾部与红色标志重合?。?!

如密封式VS1、VD4开关,安装在开关两侧拐臂(主轴),把两侧白色密封盖拿掉,可看见主轴,把专用接头套上即可,安装时保持水平状,再用万向支架固定。如下图:

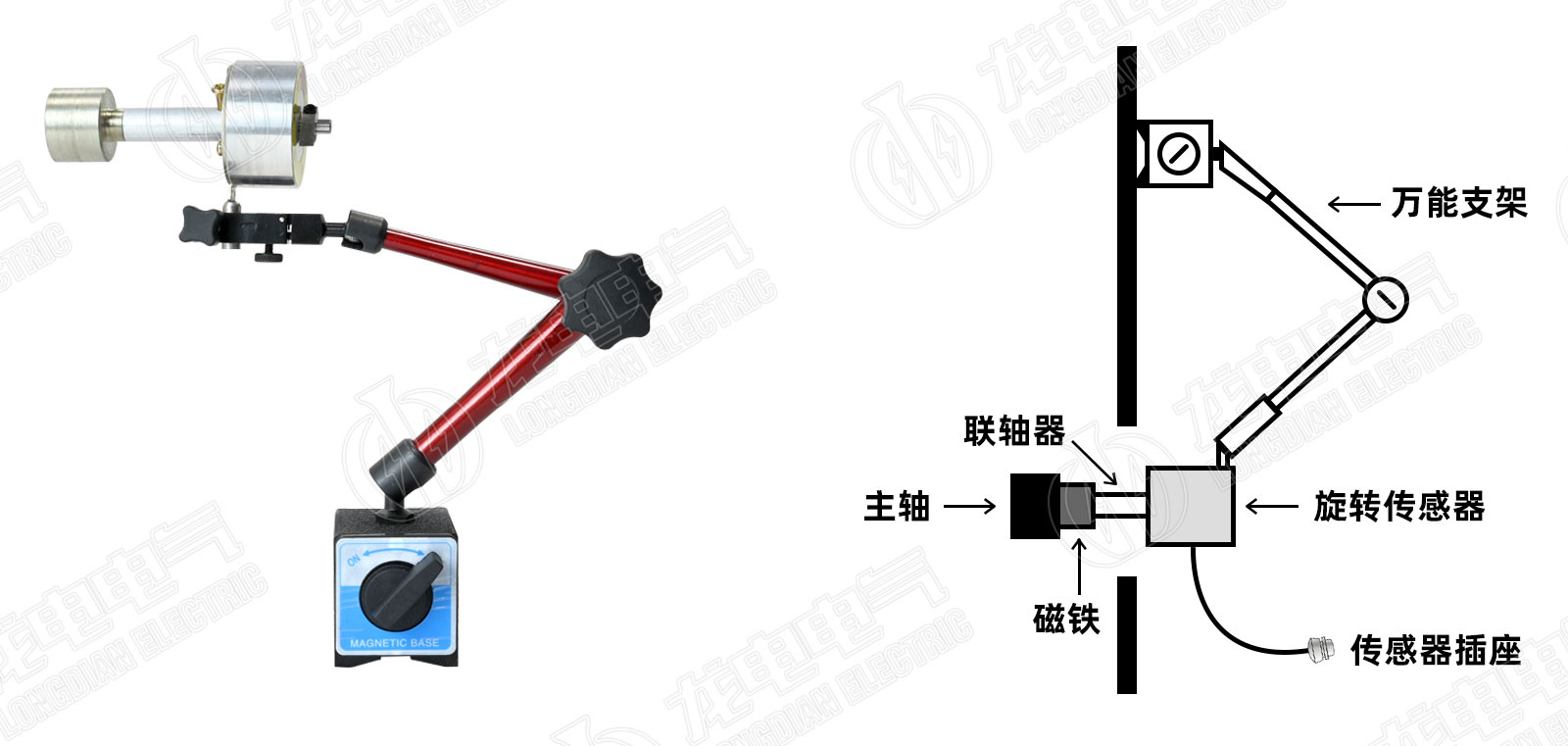

高压开关测试仪磁吸旋转传感器

如果找不到拐臂,安装在分合指式针处,先把分合指式针卸掉,再把传感器连接头拧上去即可。

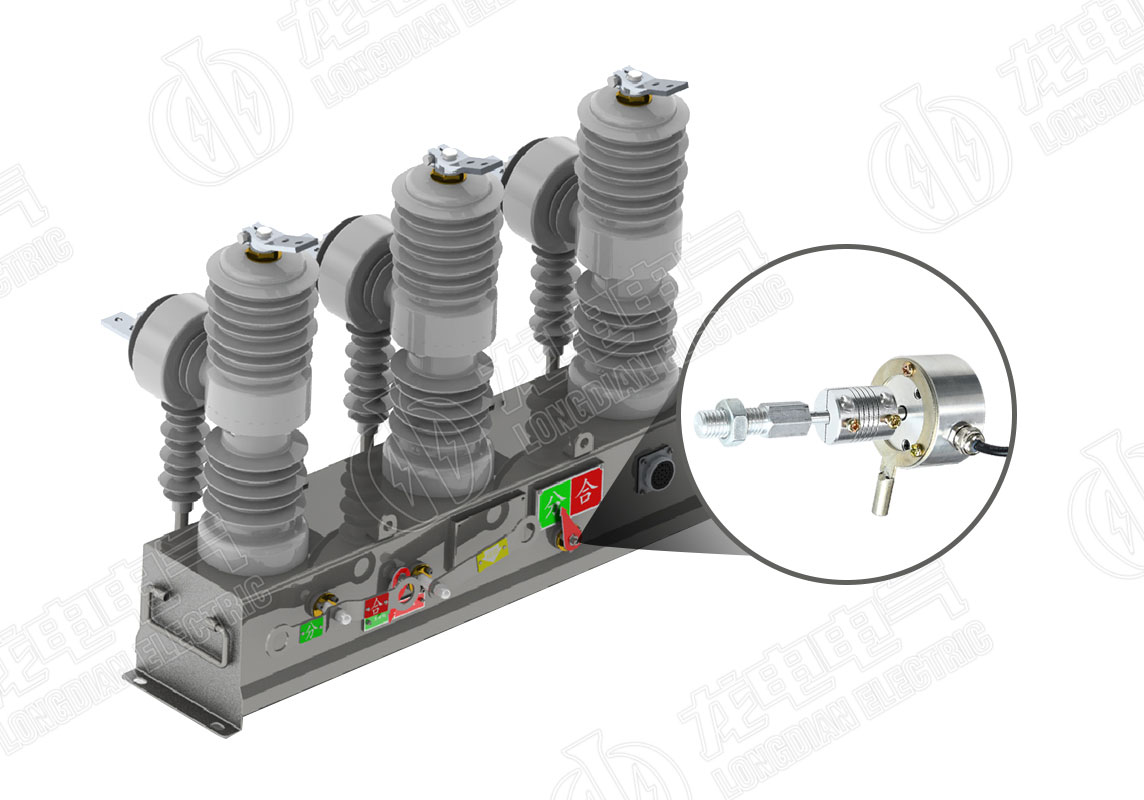

户外真空开关及六氟化硫安装示意图:

户外真空开关及六氟化硫安装示意图

SF6断路器的拐臂有角位移传感器连接口,将U型口对应在螺杆孔固定,再用万向节再固定传感器。如下图:

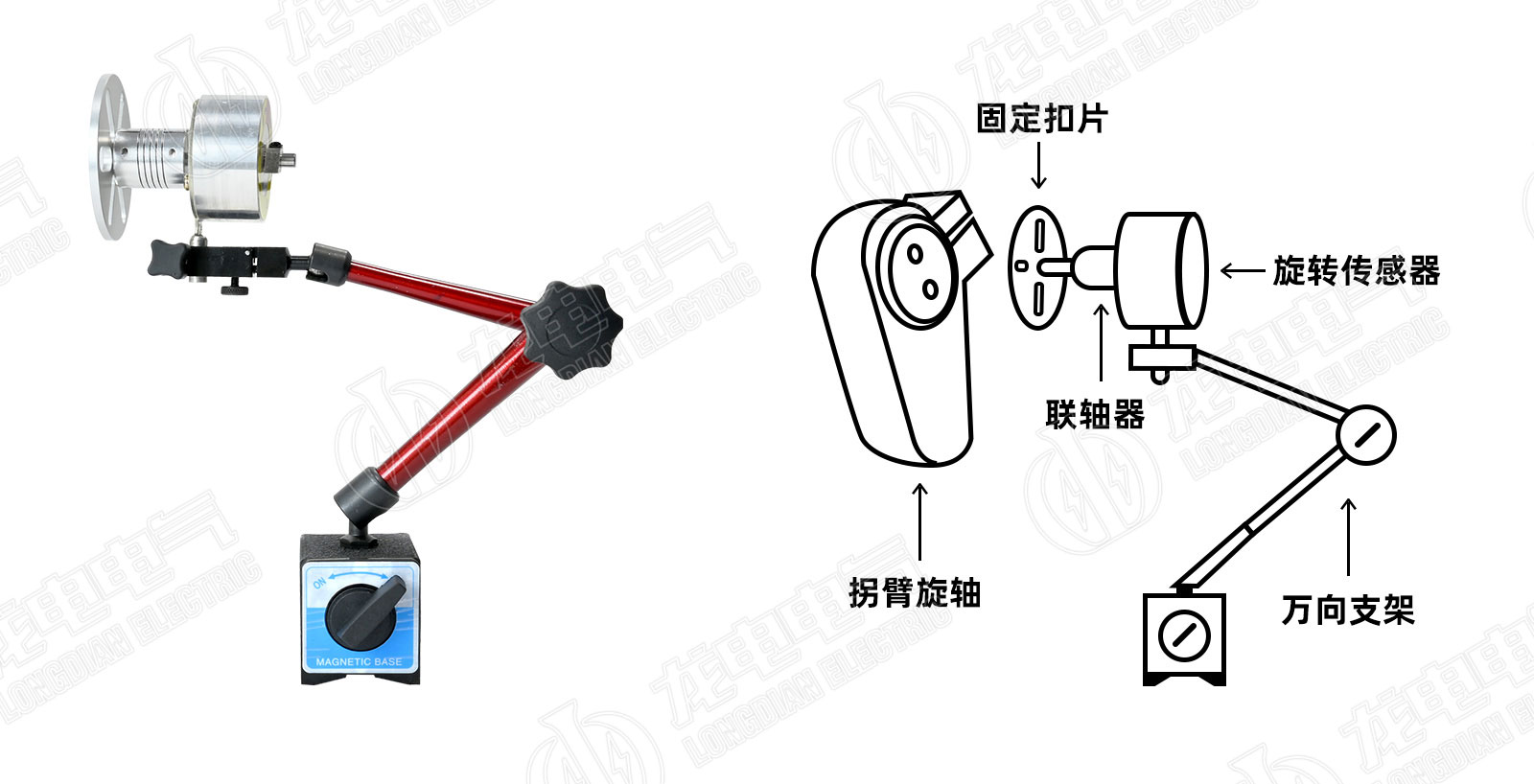

高压开关测试仪扣片旋转传感器
