我们已知，在控制电路频率f=1/2π√LC时，控制电路产生谐振，此时试品上面的电压是励磁变高压端输出电压的Q倍。Q为操作系统质量原因，即工作标准电压谐振倍数，一般为几十到一百以上。先进行调整交流变频电源的输出频率使控制电路发生串联谐振，再在控制电路谐振的条件下调整交流变频电源输出电压使试品工作标准电压达到实验值。由于回路的谐振，交流变频电源比较小的输出电压就可在试品CX上产生较高的实验工作标准电压。

变频串联谐振试验装置主要通过调谐电感与负荷电容使其产生工频串联谐振，变频串联谐振试验装置以获得工频实验电压的串联谐振试验装置。串联谐振由隔离变压仪、调频调压开关电源、激励变压器、电抗器和电容分压器组成。被试品的电容与电抗器组成串联谐振连接方式;分压器并接在被试品上，用作测量被试品上面的谐振工作标准电压，并且做好过压?；ば藕?调频功率输出经激励变压器藕合给串联谐振回路，提供串联谐振的激励输出功率。

各种大型电力变压器、电力电缆、汽轮及水力发电机组以及其它容性设备的交流耐压试验都必须严格按试验规程定期进行。在工频环境下，变频串联谐振试验装置由于被试品变压器容量较大，或者实验工作标准电压要求较高，对试验装置的电源容量相对应也有很高的要求，传统的工频耐压装置一般单件体积大，重量重，不太方便现场搬运，而且不太方便任意组合，灵活性较差。好一点的方法是选用串联谐振的方式来进行耐压试验。

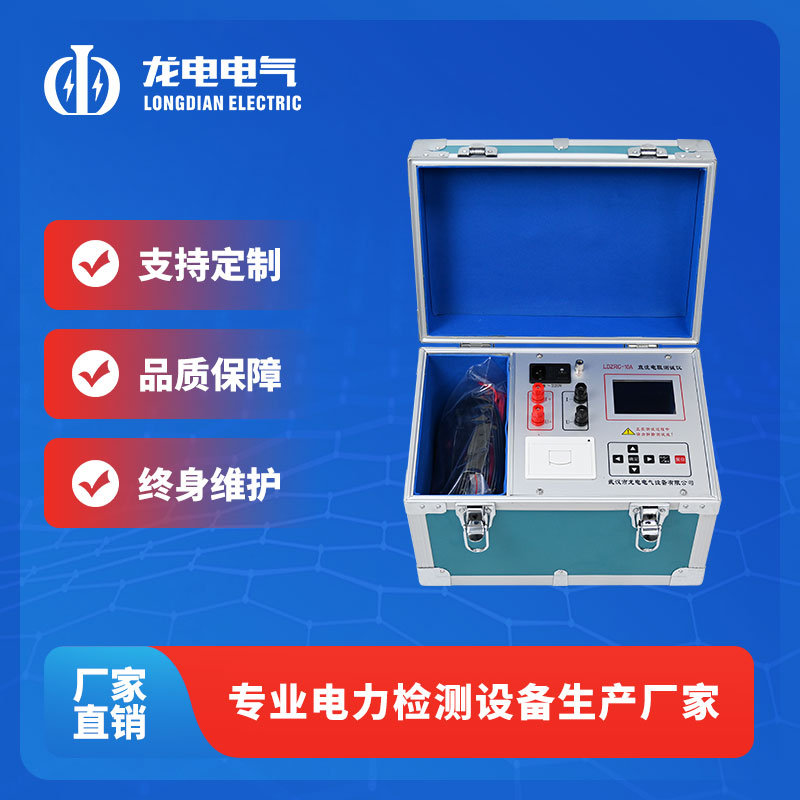

以上就是小编给大家介绍的直流电阻测试仪这块的相关知识哦，武汉龙电电气专业生产直流电阻测试仪，从事于电力行业多年，旗下产品品质一流，欢迎广大客户前来选购。
